👁️ 1. Bản chất vật lý: Từ Photon đến Điện tích

Về bản chất vật lý, ánh sáng là các hạt photon mang năng lượng. Để máy tính hay các mạch vi điều khiển có thể “nhìn thấy” thế giới xung quanh, chúng ta cần một linh kiện chuyển đổi năng lượng của photon ánh sáng thành tín hiệu điện năng đo lường được, đó chính là Photodiode (Diode quang).

🔑 Nguyên lý cảm nhận ánh sáng và màu sắc

Nguyên lý vận hành của Photodiode: Khi các hạt photon ánh sáng va chạm trực tiếp vào bề mặt lớp chất bán dẫn nhạy quang của photodiode, năng lượng của chúng giải phóng các electron tự do, tạo ra một dòng điện cực kỳ nhỏ (cỡ nano-ampere hoặc micro-ampere) tỷ lệ thuận tuyến tính với cường độ ánh sáng chiếu vào.
Phương thức cảm nhận màu sắc: Để đo đạc chính xác màu sắc vật thể, cảm biến không chỉ đo cường độ sáng tổng thể chung chung. Thay vào đó, nó sử dụng các bộ lọc màu quang học đặc hiệu (thường là ba màu cơ bản: Đỏ – Red, Xanh lá – Green, Xanh dương – Blue, hay gọi tắt là RGB). Mỗi bộ lọc màu này chỉ cho phép các bước sóng ánh sáng nhất định đi qua để kích thích lớp photodiode tương ứng bên dưới, giúp cảm biến dễ dàng “chia nhỏ” chùm ánh sáng phức tạp thành các thành phần màu sắc cơ bản giống như cách hoạt động của tế bào nón trong võng mạc mắt người.

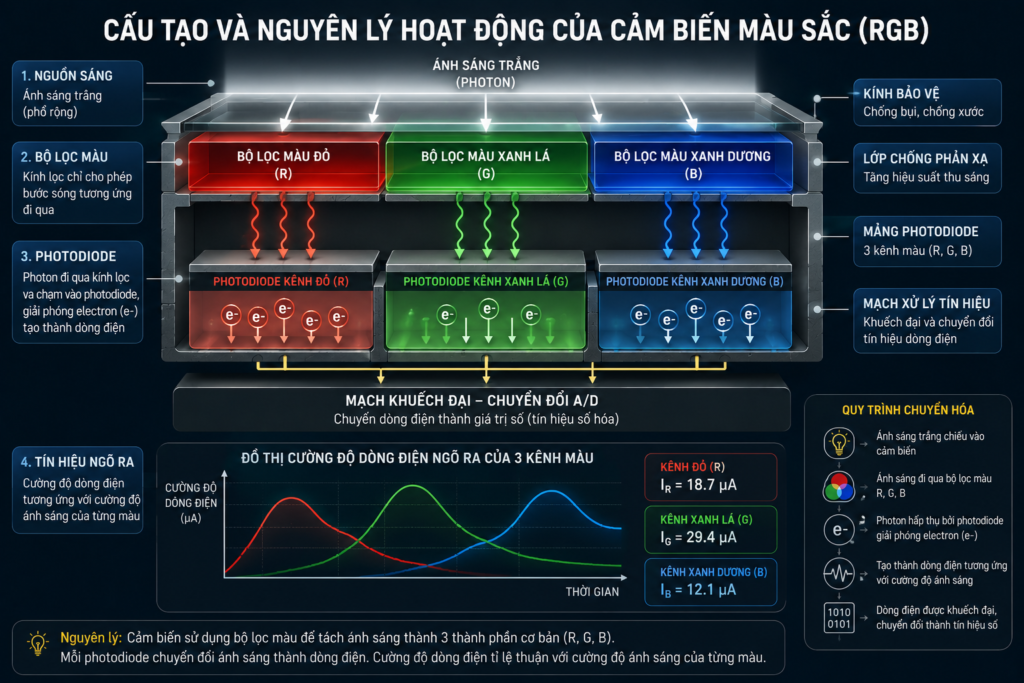

🛠️ 2. Cấu tạo của một cảm biến màu sắc hiện đại (Ví dụ: TCS34725)

Một module cảm biến màu sắc chất lượng cao, độ nhạy cao dùng trong công nghiệp và dân dụng điển hình như dòng TCS34725 được tích hợp các thành phần cốt lõi vô cùng tinh vi bên trong lớp vỏ silicon siêu nhỏ:

Mảng Photodiode 4 kênh nhạy quang: Gồm 3 kênh lọc màu cơ bản Đỏ (Red), Xanh lá (Green), Xanh dương (Blue) và đặc biệt có thêm 1 kênh “Clear” (Trong suốt) hoàn toàn không có kính lọc. Kênh “Clear” này đóng vai trò quan trọng trong việc đo lường tổng thể cường độ ánh sáng thực tế của môi trường xung quanh.
Kính lọc cắt bức xạ hồng ngoại (IR-cut filter): Đây là thành phần cực kỳ quan trọng được phủ trực tiếp lên mảng photodiode. Tia hồng ngoại (bước sóng lớn hơn ánh sáng nhìn thấy) luôn tồn tại dồi dào trong tự nhiên, mắt người không nhìn thấy nhưng chất bán dẫn silicon lại cực kỳ nhạy bén với chúng. Nếu không có lớp kính lọc IR-cut này, tia hồng ngoại sẽ kích thích mạnh photodiode và làm sai lệch nghiêm trọng kết quả nhận diện màu sắc thực tế mà mắt thường nhìn thấy.
Bộ chuyển đổi ADC tích hợp chất lượng cao 16-bit: Chuyển đổi dòng điện tương tự (analog) siêu nhỏ thu được từ mỗi photodiode thành các giá trị số kỹ thuật số độ phân giải cao một cách chính xác trước khi gửi dữ liệu sạch này về vi điều khiển qua giao tiếp nối tiếp I²C.

💡 3. Ví dụ thực tế và Ứng dụng muôn màu

Công nghệ cảm nhận màu sắc và ánh sáng hiện đang vận hành hiệu quả ở rất nhiều khía cạnh đời sống:

✨ Các bài toán ứng dụng cảm biến quang màu sắc

Đo lường cường độ ánh sáng (Lux): Sử dụng cảm biến quang trở (LDR) hoặc IC đo Lux chuyên dụng để điều phối hoạt động bật tắt của đèn chiếu sáng công cộng hoặc tự động tăng giảm độ sáng của màn hình laptop bảo vệ mắt người dùng.
Phân loại sản phẩm sản xuất: Trong các nhà máy dệt nhuộm, sản xuất đồ nhựa hoặc sơn, cảm biến màu sắc được đặt trên dây chuyền để liên tục rà soát xem sắc màu của sản phẩm xuất xưởng có đồng đều, đạt chuẩn phối trộn màu ban đầu hay không.
Kiểm định độ tươi ngon thực phẩm: Cảm biến màu phân tích nhanh phổ màu của rau củ quả, lá trà, hoặc màu sắc viên nén dược phẩm để lập tức phân loại độ tươi của nông sản hoặc phát hiện hàng lỗi.

🔬 4. Thí nghiệm đơn giản: “Robot thám tử nhận diện màu sắc”

Hãy cùng nhau xây dựng một mạch thực hành đơn giản để biến bộ đôi Arduino và cảm biến màu sắc TCS34725 thành một “thám tử” nhận diện chính xác các mã màu vật lý từ giấy thủ công.

🧪 Thực hành lập trình đọc cảm biến màu TCS34725

Chuẩn bị linh kiện:

01 Module cảm biến màu sắc TCS34725 (đã hàn chân).
01 Board Arduino Uno kèm cáp kết nối máy tính.
Một vài mẫu giấy thủ công có màu sắc sặc sỡ khác nhau (Đỏ, Lục, Lam).
Dây cắm breadboard.

Các bước thực hiện:

Đấu nối cổng giao tiếp kỹ thuật số I²C của cảm biến sang Arduino: chân SDA của cảm biến nối chân A4 của Arduino Uno, chân SCL nối vào chân A5. Cấp nguồn dương 5V (hoặc 3.3V tùy module) và nối chân cực âm GND chung.
Mở phần mềm Arduino IDE trên máy tính, tải xuống và cài đặt thư viện hỗ trợ đọc chip TCS34725 (như thư viện của Adafruit).
Nạp chương trình mẫu đọc dữ liệu 3 kênh R, G, B và mở bảng Serial Monitor để theo dõi dòng dữ liệu liên tục.
Đưa các mẩu giấy màu thủ công lại gần sát mắt cảm biến màu sắc ở khoảng cách tối ưu từ khoảng 3 mm đến 10 mm.

Kết quả thí nghiệm:

Bạn sẽ thấy các giá trị số hiển thị của các kênh thay đổi tương quan cực kỳ rõ nét với màu sắc của tờ giấy đang đưa lại gần. Ví dụ: khi bạn đưa tờ giấy màu đỏ sẫm ra trước mắt đo, giá trị số của kênh Đỏ (Red) lập tức tăng vọt lên rất cao so với giá trị đo được ở kênh Lục (Green) và kênh Lam (Blue). Dựa trên sự chênh lệch tỉ lệ này, bạn có thể lập trình viết các câu điều kiện IF-ELSE để Arduino tự động in ra màn hình máy tính tên màu sắc của vật thể đo đạc!

🌐 5. Ứng dụng sâu rộng trên các lĩnh vực then chốt

Từ nhà thông minh cho tới hàng không vũ trụ và y tế hiện đại, cảm nhận quang màu sắc đóng vai trò tối quan trọng:

Hệ thống nhà thông minh (Smart Home): Thiết kế các bóng đèn LED thông minh tự động pha trộn dải màu RGB tương thích theo ánh sáng mặt trời bên ngoài, giúp duy trì nhịp sinh học lành mạnh cho con người.
Kiểm định công nghiệp tự động: Các hệ thống camera kiểm tra ngoại quan (Vision Inspection) sử dụng cảm biến CMOS thu hình tốc độ cao để lập tức phát hiện các lỗi bong tróc hay sai màu trên sản phẩm di chuyển trên băng tải.
Lĩnh vực Robot học: Ứng dụng chế tạo các dòng robot dò tìm vạch đường đi, robot tự động rẽ hướng di chuyển hoặc phân loại bóng theo mã màu sắc chỉ định.
Công nghệ Ô tô thông minh: Các camera hành trình của hệ thống hỗ trợ lái xe an toàn nâng cao (ADAS) liên tục nhận diện và phân tích màu sắc của hệ thống đèn tín hiệu giao thông, biển báo để đưa ra cảnh báo phanh khẩn cấp.
Y sinh và Thiết bị chăm sóc sức khỏe: Ứng dụng chế tạo máy đo nồng độ bão hòa oxy trong máu kẹp ngón tay (Pulse Oximeter) dựa trên mức độ hấp thụ quang học khác biệt của hồng cầu mang oxy và hồng cầu nghèo oxy dưới ánh sáng hồng ngoại.

⚠️ 6. Các sai lầm thường gặp khi làm việc với cảm biến quang màu sắc

🛑 Các bẫy kỹ thuật cần lưu ý tránh

Bỏ qua sự ảnh hưởng của nhiễu ánh sáng môi trường xung quanh: Màu sắc đo đạc của một vật thể sẽ bị thay đổi, lệch màu rất nhiều khi bạn thực hiện đo dưới ánh sáng của bóng đèn huỳnh quang trong văn phòng so với khi đo ngoài trời dưới ánh sáng tự nhiên. Giải pháp: Luôn che chắn luồng ánh sáng trực tiếp ngoài lọt vào cảm biến khi đo và bắt buộc thực hiện thuật toán “Cân bằng trắng” (White Balance Calibration) trước khi tiến hành các phép đo chính xác.
Sai lầm về khoảng cách tiêu cự đo đạc: Các dòng cảm biến màu sắc đơn điểm thường sở hữu tiêu cự đo đạc rất ngắn. Nếu bạn đặt vật thể cần đo ở khoảng cách quá xa (vượt quá ngưỡng 10 mm), ánh sáng phản xạ từ vật thể bị loãng đi và lẫn tạp nhiễu ánh sáng nền từ môi trường bên ngoài, khiến kết quả phân tích RGB bị nhòe và mất đi độ chuẩn xác.

🚀 7. Kiến thức nâng cao: Cảm biến ảnh CMOS và Tương lai Event Camera

Khác biệt với dòng cảm biến màu đơn điểm chỉ nhận biết màu sắc tại một vị trí cố định duy nhất, các cảm biến ảnh tích hợp trong máy ảnh hay ô tô tự lái có cấu trúc phức tạp hơn rất nhiều.

🎓 Khám phá CMOS Image Sensor và công nghệ Neuromorphic

Cảm biến ảnh CMOS (CMOS Image Sensor – CIS) hiện đại thực chất là một mảng lưới khổng lồ chứa hàng triệu phần tử photodiode siêu nhỏ (mỗi phần tử tương ứng với một điểm ảnh – pixel) được sắp xếp trật tự phối hợp đo đạc cùng nhau.

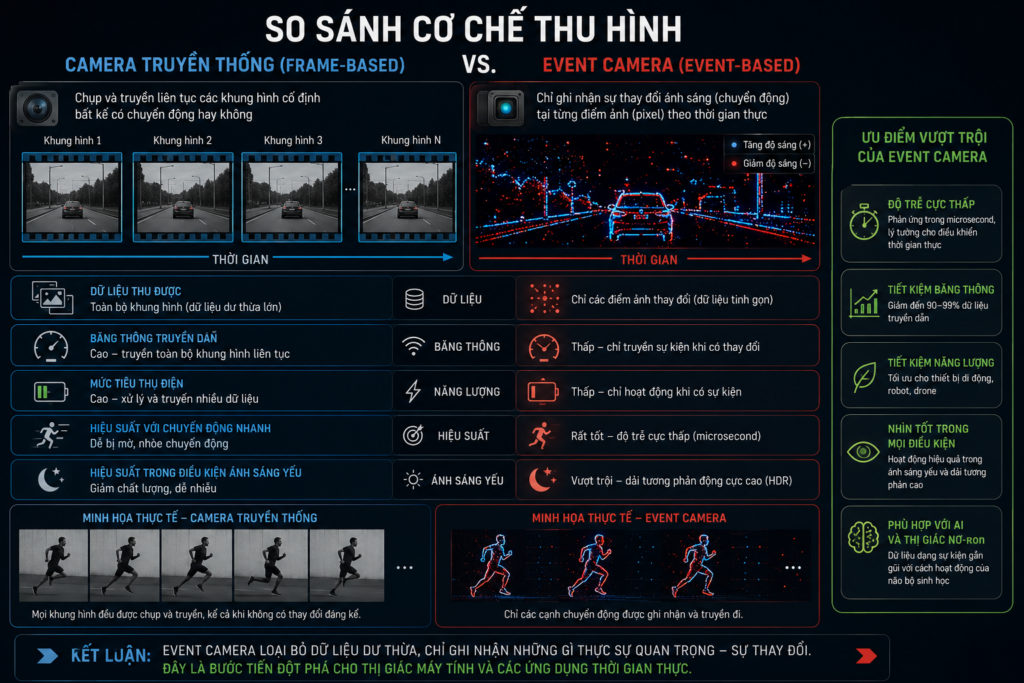

Tuy nhiên, tương lai của tầm nhìn máy tính thông minh đang hướng tới một đột phá vĩ đại hơn: Cảm biến Neuromorphic (Event Camera). Khác với camera truyền thống chụp ảnh tĩnh theo từng khung hình cố định (ví dụ 30 fps – khung hình mỗi giây) gây lãng phí hàng megabyte dữ liệu thừa, Event Camera mô phỏng trực tiếp cách thức vận hành của mạng nơ-ron sinh học trong mắt sinh vật.

Từng pixel độc lập trên Event Camera chỉ truyền phát thông tin kỹ thuật số ra ngoài khi và chỉ khi nó tự nhận thấy có sự thay đổi đột ngột về cường độ sáng tại chính điểm ảnh đó (xuất hiện một “sự kiện” – event). Công nghệ đột phá này giúp cắt giảm tối đa băng thông dữ liệu truyền tải dư thừa, giảm tiêu tốn điện năng của chip và tăng tốc độ xử lý thuật toán thị giác của trí tuệ nhân tạo (AI) lên gấp hàng ngàn lần.

Đặc tính	Cảm biến màu đơn điểm (TCS34725)	Cảm biến ảnh CMOS (CIS)
Số lượng pixel	Chỉ gồm 01 điểm cảm nhận màu duy nhất (thực tế là 1 mảng nhỏ photodiode gom chung).	Hàng triệu đến hàng chục triệu điểm ảnh (Megapixel) xếp thành ma trận 2D.
Dữ liệu đầu ra	Các giá trị số nguyên đơn lẻ đại diện cho kênh màu R, G, B, Clear.	Một ma trận dữ liệu hình ảnh 2D hoàn chỉnh chứa thông tin của mọi điểm ảnh.
Giao thức kết nối	Tốc độ trung bình đơn giản (I²C).	Tốc độ siêu cao chuyên dụng (MIPI CSI, Parallel bus).
Ứng dụng điển hình	Phân loại vật thể theo màu sắc, đo Lux ánh sáng môi trường, thiết bị y tế cầm tay.	Camera điện thoại, camera giám sát giao thông, hệ thống thị giác ô tô tự hành ADAS.
