Mục tiêu bài học

Nắm vững vai trò của Bo mạch chủ trong việc định hình kiến trúc hệ thống. Hiểu rõ Chipset và Socket quyết định khả năng tương thích của CPU và RAM như thế nào. Nhận biết các tiêu chuẩn công nghệ (PCIe, DDR) theo từng thế hệ.

Mở đầu

Chào các bạn! Chúng ta đã khám phá tốc độ vượt trội của công nghệ lưu trữ NVMe sử dụng giao diện PCIe. Hôm nay, chúng ta sẽ chuyển trọng tâm sang Bo mạch chủ (Mainboard) – nền tảng vật lý và điện tử cho phép tất cả các linh kiện (CPU, RAM, SSD NVMe) giao tiếp với nhau.

Bo mạch chủ là “xương sống” vật lý, là thành phần cốt lõi nằm ở trung tâm của mọi hệ thống máy tính. Mỗi thế hệ bo mạch chủ đánh dấu một bước nhảy vọt trong công nghệ, phản ánh sự theo đuổi không ngừng về tốc độ và tính linh hoạt.

Việc hiểu rõ về các thế hệ bo mạch chủ là cực kỳ quan trọng. Nó giúp chúng ta xây dựng một danh sách linh kiện phù hợp với nhu cầu (Gaming, AI tasks…) và đảm bảo hệ thống tương thích với các tiêu chuẩn mới nhất (như DDR5 và PCIe 5.0). Đặc biệt trong tự động hóa, việc chọn đúng bo mạch chủ với chipset phù hợp sẽ đảm bảo tính ổn định lâu dài của Máy tính Công nghiệp (IPC).

Nội dung chính

1. Định nghĩa Thế hệ Bo mạch chủ và Sự tiến hóa

Lịch sử phát triển của bo mạch chủ đã trải qua nhiều cột mốc. Sự tiến hóa này thể hiện rõ qua sự thay đổi kiến trúc sau mỗi thế hệ:

Đặc trưng của một Thế hệ: Mỗi thế hệ bo mạch chủ mới được định nghĩa bởi một bộ tiêu chuẩn công nghệ mới, thường bao gồm sự ra đời của các khe mở rộng mới (như chuyển từ ISA sang PCI, rồi sang PCI Express – PCIe), hỗ trợ các chuẩn RAM nhanh hơn (như DDR3, DDR4, và DDR5), và kiến trúc chipset nâng cao.
Sự cải tiến: Mỗi lần lặp lại không chỉ là gia tăng thêm tính năng mà còn là một bước nhảy vọt trong hiệu suất, mang lại nền tảng nhanh hơn, đáng tin cậy hơn.

2. Socket và Chipset – Yếu tố Quyết định Khả năng Tương thích Cốt lõi

Khả năng tương thích là mối quan tâm sống còn khi đánh giá các thế hệ bo mạch chủ. Hai yếu tố chính quyết định tính tương thích là Socket và Chipset.

2.1. Socket CPU (Giao diện Vật lý)

Vai trò: Socket là giao diện vật lý và điện tử giữa CPU và bo mạch chủ. Đây là yếu tố bắt buộc phải tương thích khi chọn bo mạch chủ.
Thay đổi Thế hệ: Socket thường xuyên thay đổi theo các thế hệ CPU mới, điều này thường yêu cầu người dùng phải nâng cấp cả CPU và bo mạch chủ cùng một lúc.
Ví dụ về Socket Intel: LGA1200, LGA1700, LGA1851.
Ví dụ về Socket AMD: AM4, AM5, sTRX4.
Dòng chip tương ứng: Bo mạch chủ phải có Socket phù hợp với dòng chip đã chọn. Ví dụ, CPU AMD Ryzen 7000 Series sử dụng Socket AM5, trong khi các bộ xử lý Intel Core thế hệ 12/13/14 sử dụng Socket LGA 1700.

2.2. Chipset (Kiến trúc Điều khiển)

Vai trò: Chipset là các chip điều khiển quan trọng trên bo mạch chủ, có nhiệm vụ quản lý luồng dữ liệu giữa CPU và các thiết bị khác. Chúng kiểm soát các cổng kết nối như USB, SATA và PCIe.
Cải tiến Chipset: Các cải tiến trong chipset mang lại tốc độ truyền dữ liệu nhanh hơn, khả năng phân phối điện năng nâng cao.
Ví dụ về Chipset: Intel (Z890, B860…), AMD (X870, B850…).

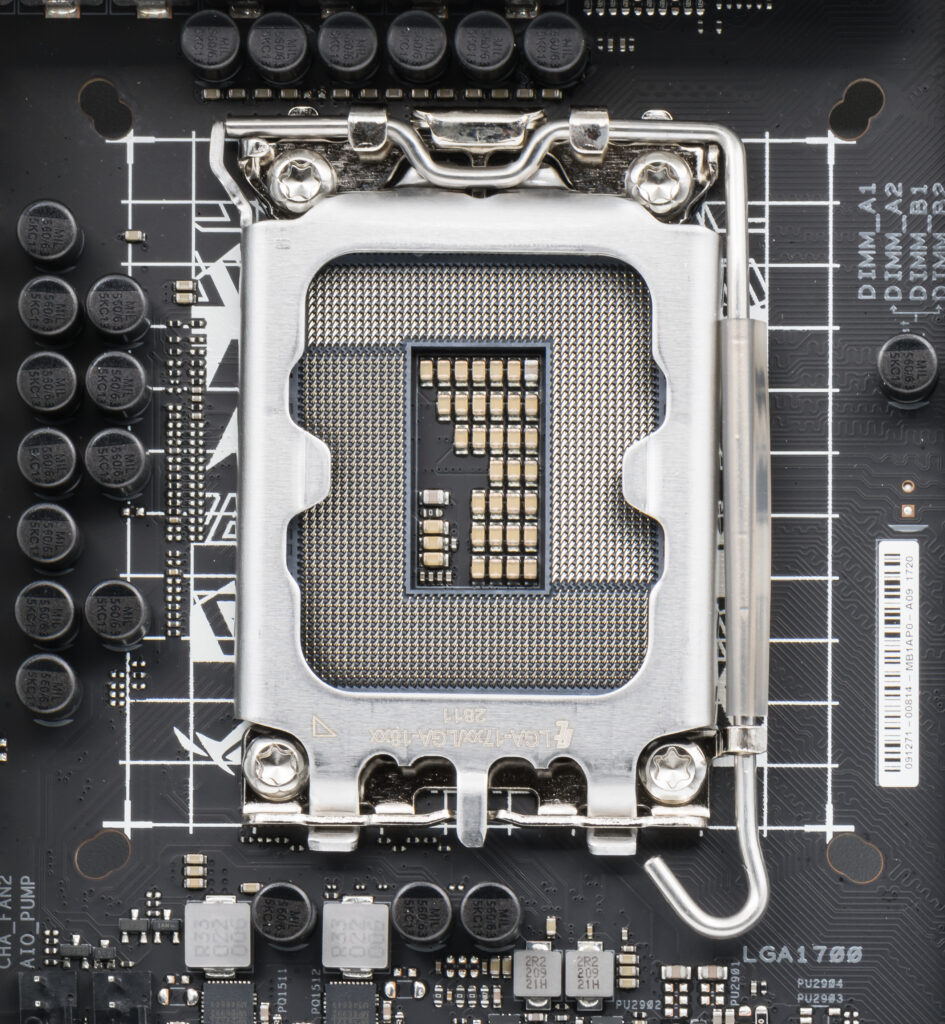

CPU socket LGA 1700

3. Tiêu chuẩn Kết nối và Khả năng Nâng cấp

Khả năng của bo mạch chủ được mở rộng và định nghĩa bởi các giao diện mà nó hỗ trợ:

Hỗ trợ Bộ nhớ (RAM): Mỗi thế hệ bo mạch chủ đều hỗ trợ các chuẩn RAM cụ thể. RAM DDR4 và DDR5 là các chuẩn hiện đại. Điều quan trọng là chuẩn RAM phải khớp với bo mạch chủ (ví dụ: RAM DDR5 không thể cắm vào khe DDR4).
Khe cắm Mở rộng (PCIe): Sự chuyển đổi từ PCI sang PCIe đã cách mạng hóa tốc độ truyền dữ liệu. Các phiên bản PCIe mới hơn (ví dụ: Gen 4.0 và Gen 5.0) quyết định tốc độ dữ liệu cho Card đồ họa và SSD NVMe.
Yếu tố hình thức (Form Factor): Cần đảm bảo vỏ máy (Case) tương thích với yếu tố hình thức (kích thước) của bo mạch chủ đã chọn (ví dụ: ATX, Micro-ATX…).

4. Tầm quan trọng trong Môi trường Công nghiệp (IPC)

Trong công nghiệp, việc lựa chọn bo mạch chủ cho các Máy tính Công nghiệp (IPC) dựa trên các tiêu chí nghiêm ngặt:

Độ ổn định & Độ bền: IPC đòi hỏi bo mạch chủ phải hỗ trợ làm mát không quạt và nguồn điện cấp công nghiệp để duy trì độ tin cậy cao.
Hỗ trợ Vòng đời Dài: Các thương hiệu hàng đầu (như Advantech, Beckhoff) cung cấp phần cứng ổn định và hỗ trợ vòng đời dài (thường là 5–7 năm trở lên) để giảm chi phí thiết kế lại.
Tương thích I/O: Bo mạch chủ công nghiệp cần có khả năng tùy chỉnh I/O để đáp ứng các yêu cầu duy nhất về cổng nối tiếp (RS-232/422/485) và giao tiếp CANbus/GPIO, cần thiết cho việc điều khiển máy móc.

Tổng kết kiến thức

Dưới đây là bảng tóm tắt nhanh các kiến thức cốt lõi của bài học:

Khái niệm	Vai trò/Tầm quan trọng
Bo mạch chủ (Mainboard)	“Xương sống” vật lý, định nghĩa khả năng kết nối và nâng cấp của hệ thống.
Socket CPU	Yếu tố tương thích bắt buộc. Giao diện vật lý và điện tử cho CPU (ví dụ: AM5, LGA1700).
Chipset	Quản lý luồng dữ liệu giữa CPU và các cổng I/O (USB, SATA, PCIe).
Chuẩn RAM (DDR4/DDR5)	Phải tương thích với bo mạch chủ. RAM DDR5 không thể cắm vào khe DDR4.
Hỗ trợ Vòng đời Dài (IPC)	Đảm bảo phần cứng ổn định, sẵn có trong 5-7+ năm để giảm chi phí thiết kế lại trong công nghiệp.

Liên hệ bài học sau

Bài học tiếp theo (2.4) sẽ tập trung vào việc Lập kế hoạch và Lựa chọn Linh kiện thực tế. Chúng ta sẽ áp dụng các kiến thức đã học về tương thích CPU/Socket, RAM/DDR, và SSD/PCIe để xây dựng một danh sách linh kiện cân bằng, phù hợp với ngân sách và nhu cầu sử dụng cụ thể.
