Bo mạch AIOT-ARTIX7/Esys-Artix7 là một nền tảng phát triển FPGA (Xilinx Artix-7 XC7A100T) tích hợp, được thiết kế chuyên biệt cho xử lý tín hiệu số (DSP) và ứng dụng RF. Nền tảng này là sản phẩm nội địa, được nghiên cứu và phát triển bởi đội ngũ kỹ sư AIoT để phục vụ mục tiêu “Making innovation”. Nền tảng này nổi bật với cặp ADC/DAC 14-bit, ≥200Msps cùng module trộn tần TX/RX hoạt động trong dải 50-900MHz, cung cấp một công cụ duy nhất, hiệu quả để xây dựng và kiểm thử các hệ thống truyền thông và thuật toán phần cứng tốc độ cao trong môi trường học thuật và công nghiệp.
Giới thiệu nền tảng
AIOT-ARTIX7 là minh chứng rõ ràng cho năng lực kỹ thuật và đổi mới sáng tạo của đội ngũ kỹ sư tại Công ty Cổ phần Hệ thống AIoT tại Việt Nam. Bo mạch này không chỉ là một bộ công cụ FPGA đơn thuần, mà là một giải pháp phần cứng tối ưu được AIoT nghiên cứu và phát triển toàn diện nhằm phục vụ đào tạo, nghiên cứu và phát triển ứng dụng trong các lĩnh vực số và Tần số Vô tuyến (RF). Là sản phẩm nội địa với xuất xứ tại Việt Nam, AIOT-ARTIX7 (sản xuất từ năm 2024) thể hiện sự làm chủ công nghệ, cho phép người dùng tự do xây dựng, kiểm thử và triển khai các thuật toán phần cứng tốc độ cao trên một nền tảng linh hoạt và ổn định.
Tổng thể về phần cứng và các khối chức năng
I. Kiến trúc cốt lõi: Artix-7 và môi trường lập trình
Cấu trúc chính của bo mạch được xây dựng để hỗ trợ khả năng xử lý song song và tốc độ cao, đặc trưng của kiến trúc FPGA:
- Bộ xử lý FPGA: Thiết bị sử dụng chip Xilinx Artix-7 (XC7A100T). Dòng chip Artix-7 được chọn nhằm cung cấp mật độ logic và hiệu suất I/O cần thiết cho việc triển khai các thuật toán xử lý tín hiệu phức tạp. Chip cụ thể là XC7A100TFTG256 hoặc XC7A100TFTG256-2.
- Hệ thống Khởi động: Việc sử dụng QSPI Flash (S25FL256S) cho phép thiết bị khởi động chương trình trực tiếp từ chế độ BOOT QSPI, đảm bảo quy trình nạp firmware đơn giản và nhanh chóng.
- Clock và IDE: Hệ thống hoạt động trên tần số cơ bản 50MHz (TCXO-D75J). Môi trường phát triển được chuẩn hóa trên Xilinx Vivado 2019.1, đây là môi trường phát triển tích hợp (IDE) tiêu chuẩn công nghiệp cho thiết kế FPGA.
II. Xử lý tín hiệu tốc độ cao (ADC & DAC)
Điểm mạnh kỹ thuật cốt lõi của AIOT-ARTIX7 là việc tích hợp các bộ chuyển đổi Analog-to-Digital (ADC) và Digital-to-Analog (DAC) chuyên dụng, cho thấy sự tối ưu hóa rõ rệt cho các ứng dụng DSP:
| Thành phần |
Chip |
Độ phân giải / Tốc độ |
Ứng dụng Kỹ thuật |
| ADC (Tương tự sang Số) |
ADS4249 |
14-bit, ≥200Msps |
Hai kênh đầu vào (ADC1, ADC2) chuyển đổi dao động analog thành luồng dữ liệu số tốc độ cao, thích hợp cho việc thu nhận tín hiệu băng thông rộng. |
| DAC (Số sang Tương tự) |
DAC5672IPFB |
14-bit, ≥200Msps |
Hai kênh đầu ra (DAC1, DAC2) hỗ trợ việc phát các dạng sóng định hình từ FPGA (ví dụ: sóng Sin 500Khz) hoặc thực hiện chức năng loopback tín hiệu thu từ ADC. |
Độ phân giải 14-bit ở tốc độ lấy mẫu 200Msps là một cấu hình cân bằng, đủ để mô phỏng và kiểm thử nhiều hệ thống truyền thông số và xử lý tín hiệu ở tần số trung gian.

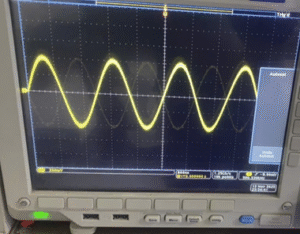

Hiệu suất của khối chuyển đổi tín hiệu số/tương tự
III. Khả năng mở rộng truyền thông vô tuyến (RF)
Việc tích hợp module trộn RF (TX/RX) là tính năng đặc trưng nhất, giúp bo mạch vượt ra khỏi giới hạn của một công cụ logic kỹ thuật số.
- Dải tần hoạt động: Module hỗ trợ hai dải tần rộng: 50MHz – 500MHz và 500MHz – 900MHz.
- Tần số Bộ dao động Nội (LO): Dải dưới sử dụng LO 200MHz; dải trên sử dụng LO 600MHz. Các tần số này được chọn để dịch chuyển tần số tín hiệu một cách hiệu quả.
- Thí nghiệm SDR: Module cho phép phát cặp tín hiệu I và Q lệch pha 900 (ở tần số 1MHz từ DAC), sau đó thực hiện toàn bộ chu trình trộn tần lên (up-conversion) và trộn tần xuống (down-conversion) để kiểm tra tính toàn vẹn của tín hiệu I/Q thu được. Đây là một nền tảng thực tiễn cho việc nghiên cứu hệ thống radio xác định bằng phần mềm (SDR).
Cấu hình thí nghiệm SDR/RF
IV. Giao tiếp và ngoại vi tích hợp
AIOT-ARTIX7 cung cấp bộ I/O đầy đủ để hỗ trợ thí nghiệm trong nhiều môi trường:
| Giao tiếp |
Thông số Kỹ thuật |
Chip / Chi tiết |
Chức năng Ứng dụng (Demo) |
| Ethernet |
100/1000 bps (Gigabit) |
RTL8211E |
Thí nghiệm giao thức mạng tốc độ cao (ví dụ: Echo gói tin UDP). |
| Serial |
USB to UART |
FTL232RL (hoặc FT232RL) |
Cung cấp kênh debug và truyền dữ liệu nối tiếp cơ bản. |
| Âm thanh |
Codec Audio |
SI3000 |
Thu/phát tín hiệu audio-band, hỗ trợ kiểm thử DSP cho tín hiệu âm thanh (ví dụ: phát sóng sin 1Khz hoặc lặp lại tín hiệu MIC). |
| Hiển thị |
VGA & LCD1602 |
N/A |
Cổng VGA và màn hình LCD cơ bản cho đầu ra trạng thái và thông báo. |
| Điều khiển |
Switch 8 |
N/A |
Cung cấp đầu vào vật lý để điều khiển các chức năng của DAC/Audio hoặc hiển thị trạng thái LED. |
| Nguồn cấp |
+5VDC |
Adapter 5V-3A hoặc 5V-2A |
Yêu cầu nguồn điện ổn định 5VDC. |

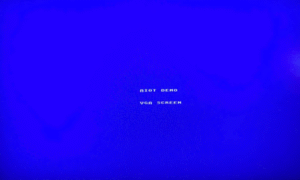

Hiển thị ngoại vi
V. Nhận định về giá trị công cụ và ứng dụng thực tế
Bo mạch AIOT-ARTIX7 không chỉ đơn thuần là một công cụ huấn luyện mà là một phòng thí nghiệm kỹ thuật số và vô tuyến thu nhỏ đa năng.
- Ưu điểm tích hợp và tối ưu hóa: Đội ngũ kỹ sư AIoT đã thiết kế nền tảng này nhằm tích hợp các khối chức năng quan trọng (Artix-7 FPGA, ADC/DAC 14-bit ≥200Msps, và Module trộn RF băng rộng 50-900MHz) vào một nền tảng duy nhất. Sự lựa chọn thiết kế này giúp tối ưu hóa quá trình tạo nguyên mẫu (prototyping) và loại bỏ nhu cầu ghép nối các module rời rạc.
- Hệ sinh thái phát triển: Hệ sinh thái chi tiết, bao gồm sơ đồ chân (pin assignments) và các ví dụ demo cụ thể (Echo UART, Test ADC/DAC, Echo UDP Ethernet), là một lợi thế đáng kể, giúp người dùng chuyển từ thiết kế lý thuyết sang triển khai phần cứng một cách nhanh chóng và hiệu quả.
Ứng dụng Thực tế Tiêu biểu:
- Đào tạo và Nghiên cứu DSP: Nền tảng lý tưởng để nghiên cứu chuyên sâu về các thuật toán xử lý tín hiệu số, thiết kế bộ lọc FIR/IIR, và các kỹ thuật lấy mẫu tốc độ cao.
- Phát triển Hệ thống Vô tuyến: Triển khai và kiểm thử các hệ thống thu phát vô tuyến, điều chế số (QAM, PSK), và các ứng dụng radar dải hẹp sử dụng module RF 50-900MHz tích hợp.
- Điện toán Phần cứng: Xây dựng và kiểm thử các thuật toán phần cứng chuyên biệt yêu cầu tốc độ xử lý song song cao, tận dụng kiến trúc FPGA cho các tác vụ như mã hóa/giải mã hoặc xử lý hình ảnh cơ bản.
- Thiết kế Giao thức Truyền thông: Kiểm tra các giao thức truyền dữ liệu tốc độ cao qua Ethernet Gigabit (100/1000 bps) và các giao tiếp nối tiếp tiêu chuẩn (UART).
Để nhận tư vấn chuyên sâu về tích hợp AIOT-ARTIX7 vào chương trình đào tạo hoặc dự án phát triển công nghiệp chuyên biệt, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của Công ty Cổ phần Hệ thống AIoT ngay hôm nay để được hỗ trợ giải pháp phần cứng tối ưu.
