Sau khi đã tìm hiểu về “trái tim” ARM Cortex ở bài trước, hôm nay chúng ta sẽ mở rộng góc nhìn ra toàn bộ hệ thống của một bộ Vi điều khiển (MCU). Chúng ta không chỉ học cách bật/tắt một chiếc đèn LED, mà sẽ tìm hiểu sâu về bản chất điện tử bên trong các chân GPIO, cách chúng “nói chuyện” với bộ vi xử lý và cách cấu hình chúng ở mức thanh ghi (Register-level) để đạt hiệu năng tối ưu nhất trên dòng STM32F407.
🎯 Mục tiêu bài học nâng cao
- Phân tích sâu sự khác biệt giữa MCU và MPU qua bảng so sánh.
- Làm chủ kiến trúc Bus (Harvard vs Von Neumann) và ISA.
- Phân tích 8 khu vực logic bên trong một khối GPIO STM32.
- So sánh chi tiết chế độ Push-Pull và Open-Drain.
- Hiểu cơ chế Clock Gating và quản lý năng lượng ngoại vi.
- Thao tác thanh ghi trực tiếp (Manual Register Mapping).
- Xử lý nút nhấn: Từ hiện tượng vật lý đến giải thuật phần mềm.
1. Hệ sinh thái Vi điều khiển (MCU) và Vi xử lý (MPU)
Trong thực tế, ranh giới giữa MCU và MPU đôi khi bị mờ nhạt bởi các dòng chip mạnh mẽ. Tuy nhiên, về mặt kiến trúc, chúng có những đặc điểm tách biệt rõ rệt:
| Đặc điểm |
Vi điều khiển (MCU) |
Vi xử lý (MPU) |
| Cấu tạo |
All-in-one (CPU, RAM, Flash, I/O trên 1 chip). |
Chỉ có CPU. Cần RAM, ROM, I/O ngoại vi rời. |
| Tốc độ |
Thấp đến trung bình (vài MHz – vài trăm MHz). |
Rất cao (vài GHz). |
| Năng lượng |
Cực thấp, có các chế độ Sleep/Deep Sleep chuyên sâu. |
Cao, cần hệ thống tản nhiệt và quản lý nguồn phức tạp. |
| Hệ điều hành |
Thường chạy Bare-metal hoặc RTOS (FreeRTOS). |
Chạy các OS đầy đủ (Linux, Windows, Android). |
2. Kiến trúc Bus và Tập lệnh: Nền tảng của Hiệu năng
a) Harvard vs Von Neumann
Kiến trúc Von Neumann (phổ biến trong PC cũ) sử dụng một đường truyền (Bus) chung cho cả lệnh và dữ liệu. Điều này tạo ra hiện tượng “nghẽn cổ chai” vì CPU không thể vừa nạp lệnh vừa đọc dữ liệu đồng thời.
Kiến trúc Harvard (được dùng trong lõi ARM Cortex-M) giải quyết vấn đề này bằng cách tách biệt Bus lệnh và Bus dữ liệu. Kết quả: Tăng tốc độ xử lý vì vi xử lý có thể thực hiện Instruction Fetch và Data Access song song.
b) RISC vs CISC
ARM tuân theo triết lý RISC (Reduced Instruction Set Computer). Các lệnh được tối giản hóa để thực thi trong 1 chu kỳ máy. Ngược lại, CISC (Complex Instruction Set Computer) như dòng x86 của Intel tập trung vào các lệnh phức tạp có thể thực hiện nhiều tác vụ trong một dòng lệnh, nhưng cấu trúc phần cứng cực kỳ cồng kềnh.

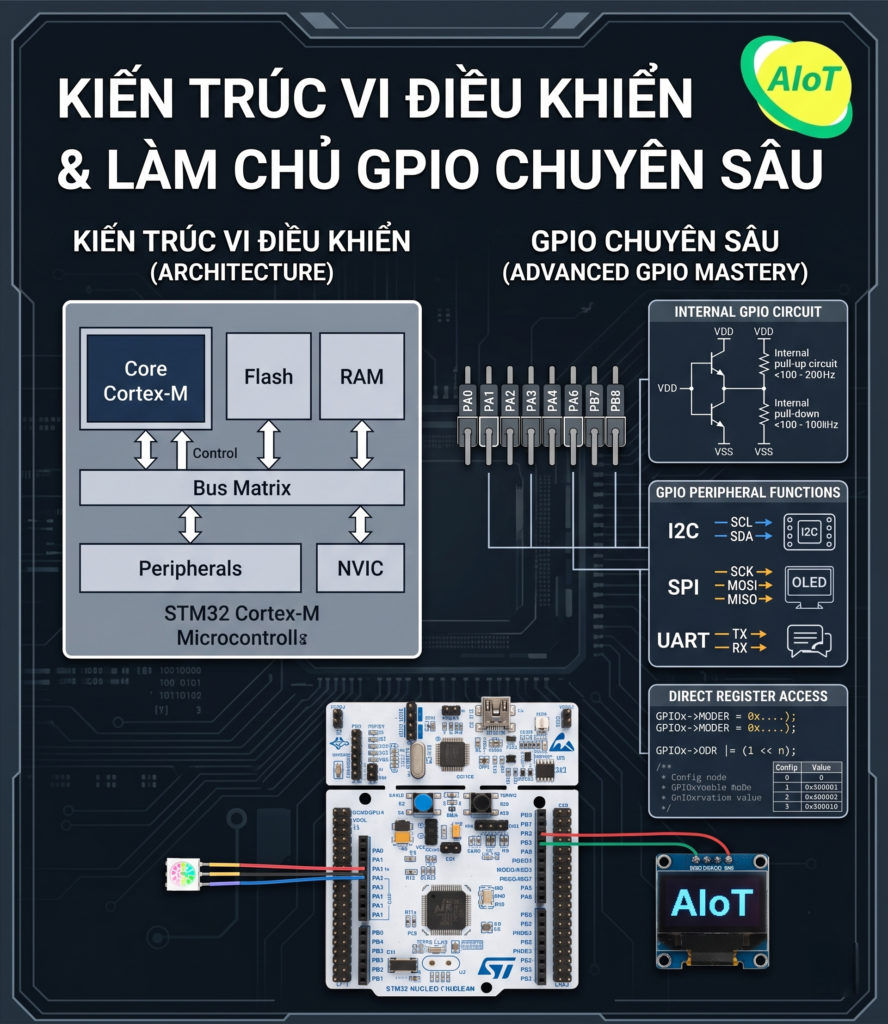

3. “Mổ xẻ” Ngoại vi GPIO trên STM32F407
GPIO (General Purpose Input Output) không chỉ là những cái chân cắm. Bên trong mỗi chân là một hệ thống điện tử phức tạp được chia thành 8 khu vực logic:
- Output Data Register (ODR): Nơi bạn ghi giá trị logic 0 hoặc 1 để điều khiển chân pin.
- Input Data Register (IDR): Nơi chứa trạng thái điện áp thực tế đang có tại chân pin (đọc vào).
- Schmitt Trigger: Bộ phận chuyển đổi tín hiệu điện áp analog từ chân pin thành tín hiệu số 0/1 vuông vức, giúp chống nhiễu đầu vào.
- Diode bảo vệ: Giúp bảo vệ chip khỏi các cú sốc điện áp vượt ngưỡng nguồn nuôi (VSS – VDD).
🔍 Chế độ Push-Pull vs Open-Drain:
- Push-Pull (Đẩy-Kéo): Chân pin có thể chủ động kéo lên mức 1 (nối VDD) hoặc kéo xuống mức 0 (nối GND). Đây là chế độ mặc định để điều khiển LED, động cơ…
- Open-Drain (Cực máng hở): Chân pin chỉ có thể kéo xuống mức 0. Để lên mức 1, nó cần một điện trở kéo lên (Pull-up) bên ngoài hoặc bên trong. Chế độ này cực kỳ quan trọng trong giao tiếp I2C hoặc khi cần kết nối các thiết bị có mức điện áp khác nhau.
4. Hệ thống thanh ghi cấu hình (Register Deep Dive)
Trên dòng STM32F4, mỗi Port GPIO được quản lý bởi một bộ thanh ghi 32-bit. Bạn cần nắm chắc 4 thanh ghi cấu hình sau:
- GPIOx_MODER (Mode Register): 2 bit cho mỗi pin.
00: Input (Mặc định khi reset)01: General purpose output mode10: Alternate function mode (Dùng cho UART, SPI,…)11: Analog mode
- GPIOx_OTYPER (Output Type): 1 bit cho mỗi pin.
0 = Push-pull, 1 = Open-drain.
- GPIOx_OSPEEDR (Output Speed): Điều khiển tốc độ đóng cắt của Transistor ngõ ra. Cấu hình tốc độ cao giúp tín hiệu vuông vức hơn ở tần số cao nhưng lại gây nhiễu điện từ (EMI) lớn.
- GPIOx_PUPDR (Pull-up/Pull-down): Cấu hình điện trở treo nội bộ (~40kΩ). Cần thiết khi kết nối nút nhấn để tránh trạng thái “lơ lửng” (Floating) của chân pin.
5. Lập trình thực chiến: Thao tác thanh ghi
Tại AIoT, chúng ta ưu tiên hiểu bản chất. Thay vì dùng hàm HAL_GPIO_WritePin(), hãy xem cách chúng ta can thiệp trực tiếp vào vùng nhớ RAM thông qua địa chỉ thanh ghi:
/* * Quy trình cấu hình GPIO cho STM32F407 (Không dùng thư viện HAL)
*/
// 1. Kích hoạt xung Clock cho Port D (LED trên kit Discovery nằm ở Port D)
// Thanh ghi RCC_AHB1ENR có địa chỉ offset 0x30 từ gốc RCC
*(volatile uint32_t *)(0x40023800 + 0x30) |= (1 << 3);
// 2. Cấu hình chân PD12 là Output (MODER12 = 01)
// Địa chỉ GPIOD_MODER: 0x40020C00
*(volatile uint32_t *)(0x40020C00) &= ~(3 << (12 * 2)); // Clear 2 bit
*(volatile uint32_t *)(0x40020C00) |= (1 << (12 * 2)); // Set 01
// 3. Điều khiển LED bật/tắt qua thanh ghi ODR
// Bật LED
*(volatile uint32_t *)(0x40020C00 + 0x14) |= (1 << 12);
// Tắt LED
*(volatile uint32_t *)(0x40020C00 + 0x14) &= ~(1 << 12);
🛡️ Kỹ thuật xử lý Nút nhấn và Chống rung (Debouncing)
Nút nhấn cơ học là một thiết bị “nhiễu”. Khi bạn nhấn, các tiếp điểm kim loại sẽ va chạm và tạo ra hàng loạt tín hiệu đóng/ngắt trong vài mili giây trước khi ổn định. Nếu không xử lý, vi điều khiển sẽ hiểu lầm là bạn đã nhấn nút hàng trăm lần.
Giải pháp Phần mềm (Software Debounce):
- Phát hiện tín hiệu nhấn (ví dụ chân xuống mức 0).
- Đợi một khoảng thời gian ngắn (khoảng 20ms – 50ms) để các dao động cơ học kết thúc.
- Kiểm tra lại trạng thái chân pin. Nếu vẫn là mức 0, xác nhận là một lần nhấn thật.
- Chờ đợi cho đến khi nút được nhả ra để tránh thực hiện lệnh lặp lại.
🚀 Bài tập thực hành
Thử thách: Xây dựng hệ thống điều khiển LED đa chế độ.
- Yêu cầu 1: Tự định nghĩa các cấu trúc dữ liệu (Struct) đại diện cho các thanh ghi GPIO (không dùng thư viện
stm32f4xx.h).
- Yêu cầu 2: Viết hàm
void GPIO_Toggle(GPIO_TypeDef *port, uint16_t pin) sử dụng thanh ghi BSRR để đảo trạng thái LED.
- Yêu cầu 3: Sử dụng 1 nút nhấn để chuyển đổi qua lại 3 hiệu ứng LED: Blink nhanh, Blink chậm, và Sáng dần (dùng delay lặp).
- Yêu cầu 4: Áp dụng thuật toán State Machine kết hợp Debounce để nút nhấn hoạt động mượt mà nhất, kể cả khi nhấn giữ.
📝 Tóm tắt: Việc làm chủ GPIO ở mức thanh ghi giúp bạn tối ưu hóa dung lượng code và tốc độ thực thi. Đây là bước chuẩn bị cực kỳ quan trọng trước khi chúng ta học về Ngắt (Interrupt) ở các bài sau – nơi mà tốc độ phản hồi được tính bằng micro giây.
“Kỹ sư giỏi không chỉ biết dùng thư viện, mà phải hiểu thư viện đó đang làm gì với phần cứng.”
Gợi ý bài tiếp theo: Tổng Quan Kiến Trúc SoC, State Machine Và Phương Pháp Polling.
