Khi các ứng dụng nhúng ngày càng phức tạp—đòi hỏi xử lý đồng thời kết nối mạng, hiển thị màn hình và đọc cảm biến—mô hình “Siêu vòng lặp” (Super Loop) truyền thống bắt đầu bộc lộ những hạn chế về độ trễ và khả năng quản lý. Đây là lúc RTOS (Real-Time Operating System) xuất hiện như một giải pháp cứu cánh. Bài viết này sẽ giúp bạn giải mã toàn bộ kiến trúc và các khái niệm cốt lõi của một hệ điều hành thời gian thực.
🎯 Mục tiêu bài học
- Định nghĩa đúng về RTOS và phân biệt với OS thông thường.
- Hiểu sâu về kiến trúc Kernel và quy trình quản lý Task.
- Phân tích các cơ chế lập lịch (Scheduling): Round-robin, Priority-based…
- Làm chủ các công cụ đồng bộ: Semaphore, Mutex, Queue, Signal.
- Xác định thời điểm tối ưu để đưa RTOS vào dự án thực tế.
1. RTOS là gì? Bản chất của “Thời gian thực”
a) Khái niệm chung
Hệ điều hành (OS) là phần mềm quản lý tài nguyên phần cứng và phần mềm của hệ thống. Khác với Windows hay Android được thiết kế để tối ưu trải nghiệm người dùng (General Purpose OS), RTOS được thiết kế để đảm bảo các tác vụ được thực hiện chính xác về mặt thời gian (Deterministic).
Trong RTOS, “nhanh” không quan trọng bằng “đúng thời điểm”. Một hệ thống phản hồi sau 1ms nhưng ổn định luôn tốt hơn một hệ thống phản hồi lúc thì 0.1ms, lúc thì 10ms.
b) Phân loại RTOS
- Hard Real-time: Các tác vụ bắt buộc phải hoàn thành trong một deadline nghiêm ngặt. Chỉ một sai lệch nhỏ về thời gian cũng dẫn đến thảm họa (Ví dụ: Hệ thống điều khiển túi khí ô tô, điều khiển động cơ tên lửa).
- Soft Real-time: Deadline có thể bị vi phạm đôi chút mà không gây hỏng hóc hệ thống, nhưng hiệu năng sẽ giảm sút (Ví dụ: Truyền phát video, hệ thống Cruise Control trên xe hơi).
2. Các khái niệm quan trọng trong RTOS
a) Kernel (Nhân)
Kernel là trung tâm của RTOS, đóng vai trò “cảnh sát giao thông” điều phối mọi hoạt động. Nhiệm vụ chính của Kernel là quản lý các Task, xử lý ngắt và quản lý tài nguyên. Do Kernel làm việc cực nhanh nên độ trễ chuyển đổi (Context Switch) thường rất thấp, giúp hệ thống phản ứng tức thì.
b) Task (Tác vụ)
Trong RTOS, chương trình được chia thành nhiều Task độc lập. Mỗi Task giống như một chương trình con có bộ đếm chương trình (PC) và Stack riêng. Kernel sẽ thực hiện Context Switching: lưu trạng thái Task cũ và khôi phục Task mới để tạo ra cảm giác đa nhiệm.
c) Trạng thái của Task (Task States)
Tại một thời điểm, một Task chỉ có thể nằm trong một trạng thái duy nhất:
- RUNNING: Task đang chiếm quyền điều khiển CPU.
- READY: Task đã sẵn sàng nhưng đang đợi CPU (do có Task ưu tiên hơn đang chạy).
- WAITING (Blocked): Task đang đợi một sự kiện (Timer, Queue, Semaphore).
- INACTIVE: Task chưa được kích hoạt hoặc đã bị xóa.

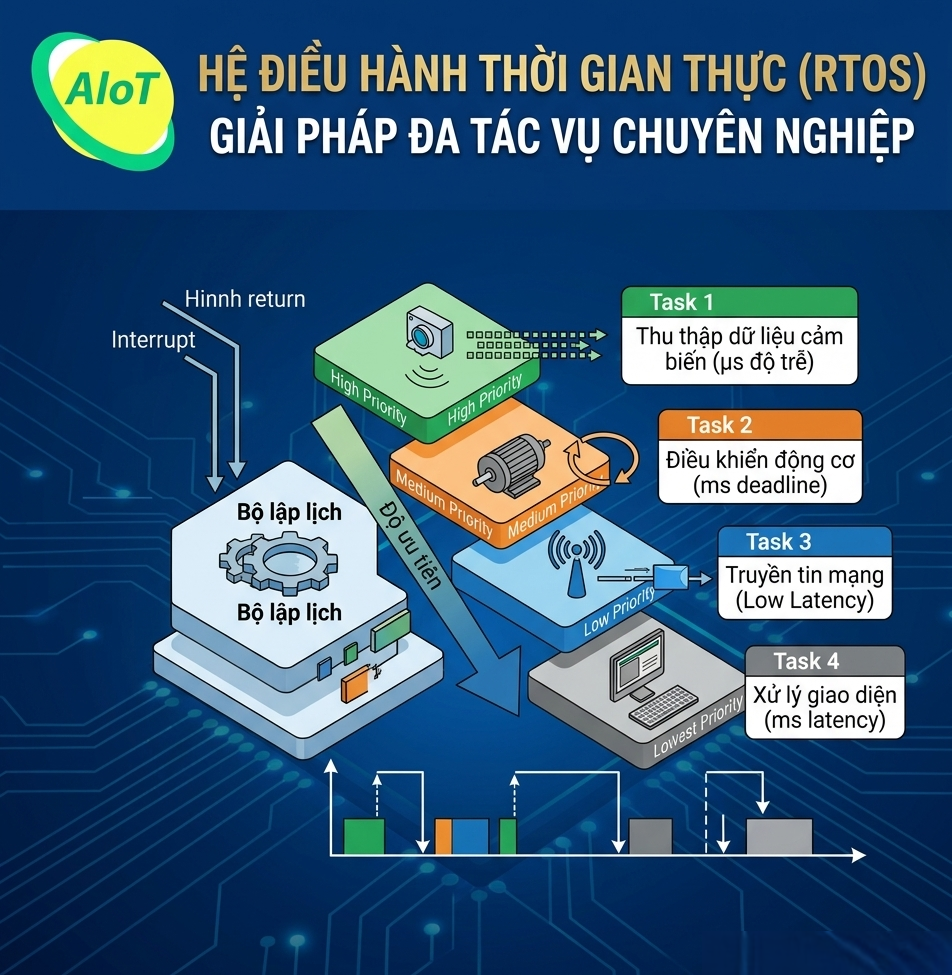

3. Bộ lập lịch (Scheduler) – Trí thông minh của hệ thống
Scheduler là thuật toán quyết định Task nào sẽ được chạy tiếp theo. Có 4 cơ chế phổ biến:
- Cooperative (Hợp tác): Task chỉ nhường CPU khi nó tự nguyện dừng lại. Rủi ro là một Task lỗi có thể chiếm dụng CPU mãi mãi.
- Round-robin (Vòng tròn): Mỗi Task được cấp một khoảng thời gian (Time Slice) bằng nhau. Hết giờ là phải nhường cho người kế tiếp.
- Priority Based (Dựa trên ưu tiên): Task có quyền cao hơn sẽ được chạy trước.
- Pre-emptive (Chiếm quyền): Nếu một Task ưu tiên cao xuất hiện, nó sẽ “đá” ngay Task ưu tiên thấp ra khỏi CPU để chiếm quyền thực thi ngay lập tức.
4. Kết nối và Chia sẻ tài nguyên (Inter-task Communication)
Các Task không thể hoạt động cô lập, chúng cần trao đổi dữ liệu và đồng bộ với nhau.
a) Đồng bộ hóa: Signal Events & Semaphores
- Signal Event: Dùng để đánh thức một Task khi có sự kiện xảy ra (tối đa 32 tín hiệu/task).
- Binary Semaphore: Như một chiếc chìa khóa duy nhất. Ai cầm khóa mới được chạy.
- Counting Semaphore: Quản lý nhiều tài nguyên giống nhau (ví dụ: quản lý 5 bộ đệm trống).
b) Trao đổi dữ liệu: Message Queue & Mail Queue
- Message Queue: Hoạt động theo cơ chế FIFO (Vào trước – Ra trước). Rất hữu ích để lưu trữ các lệnh từ UART hoặc dữ liệu cảm biến chờ xử lý.
- Mail Queue: Giống Message Queue nhưng truyền các khối bộ nhớ lớn (Memory Block), giúp tăng hiệu suất khi cần trao đổi dữ liệu phức tạp.
c) Bảo vệ tài nguyên: Mutex (Mutual Exclusion)
Dùng để bảo vệ tài nguyên dùng chung (biến toàn cục, ngoại vi UART). Mutex có cơ chế đặc biệt gọi là Priority Inheritance (Thừa kế ưu tiên) để giải quyết bài toán Đảo ngược ưu tiên (Priority Inversion), đảm bảo Task quan trọng không bị kẹt bởi Task thấp hơn.
5. So sánh: Siêu vòng lặp (Super Loop) vs RTOS
| Đặc điểm |
Siêu vòng lặp (Bare-metal) |
Đa tác vụ (RTOS) |
| Cấu trúc |
Tuần tự (A -> B -> C -> lặp lại). |
Song song (về mặt logic). |
| Độ trễ |
Khó dự đoán, phụ thuộc vào độ dài các Task trước. |
Thấp và có thể dự đoán chính xác. |
| Độ phức tạp |
Dễ code, khó mở rộng dự án lớn. |
Khó học lúc đầu, rất dễ bảo trì và mở rộng. |
6. Khi nào bạn nên đưa RTOS vào dự án?
Đừng lạm dụng RTOS cho những ứng dụng quá đơn giản như chỉ chớp tắt LED. Hãy cân nhắc RTOS khi:
- Dự án có nhiều trạng thái máy (Complex State Machine).
- Ứng dụng yêu cầu kết nối mạng (Wi-Fi, Ethernet) kết hợp xử lý dữ liệu cảm biến.
- Cần đáp ứng thời gian thực khắt khe cho một số tác vụ ưu tiên.
- Dung lượng bộ nhớ Flash > 32KB (vì RTOS bản thân nó cũng chiếm một phần bộ nhớ).
📝 Tóm tắt: RTOS không làm vi điều khiển chạy nhanh hơn, nhưng nó giúp hệ thống hoạt động thông minh và tin cậy hơn. Việc hiểu rõ cách điều phối Task, cơ chế đồng bộ Semaphore/Mutex sẽ giúp bạn xây dựng được những sản phẩm nhúng đạt chuẩn công nghiệp.
🚀 Thử thách tư duy
Giả sử bạn có 2 Task: Task 1 (Ưu tiên thấp) đang giữ một Mutex để ghi dữ liệu vào Flash. Task 2 (Ưu tiên cao) xuất hiện và cũng muốn dùng Flash đó. Theo bạn, điều gì sẽ xảy ra nếu hệ thống không có cơ chế Thừa kế ưu tiên?
“Kỹ sư giỏi là người biết cách biến sự phức tạp thành sự đơn giản nhờ vào kiến trúc hệ thống đúng đắn.”
Gợi ý bài tiếp theo: Thực hành triển khai FreeRTOS trên STM32 – Tạo Task, Queue và Quản lý tài nguyên.
