Giới thiệu
Công ty Cổ phần Hệ thống AIoT, với vai trò là nhà phân phối chính thức của ASRock Industrial tại thị trường Việt Nam, chuyên cung cấp các giải pháp máy tính công nghiệp tiên tiến nhằm giải quyết những thách thức thực tiễn trong ngành sản xuất. Một trong những ứng dụng quan trọng nhất hiện nay là hệ thống Kiểm tra Quang học Tự động (AOI), đóng vai trò then chốt trong việc đảm bảo chất lượng sản phẩm. Tuy nhiên, các kiến trúc AOI truyền thống thường gặp phải các vấn đề về hiệu suất và độ phức tạp.
Bài viết này sẽ đi sâu phân tích một giải pháp đột phá từ ASRock Industrial: Hợp nhất tải (Workload Consolidation) trên nền tảng máy tính công nghiệp iEPF-9010S Series. Đây là một phương pháp hiệu quả giúp loại bỏ các điểm nghẽn trong quy trình, đơn giản hóa hệ thống và nâng cao đáng kể hiệu suất kiểm tra.
Bài toán: Điểm nghẽn hiệu suất trong kiến trúc AOI truyền thống

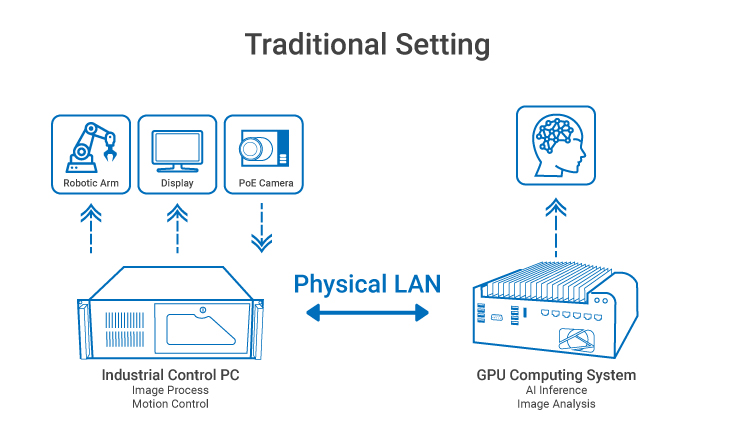

Trong nhiều nhà máy, một hệ thống AOI tiêu chuẩn thường được xây dựng dựa trên hai hệ thống máy tính công nghiệp (IPC) riêng biệt để thực hiện các chức năng khác nhau:
- IPC Điều khiển (Hệ điều hành Windows): Chịu trách nhiệm thu thập hình ảnh từ các camera công nghiệp (thường là camera PoE) và thực hiện các tác vụ điều khiển chuyển động thời gian thực như điều khiển băng chuyền, tay gắp robot.
- Hệ thống xử lý GPU (Hệ điều hành Linux): Được trang bị card đồ họa (GPU) mạnh mẽ để thực hiện các tác vụ tính toán chuyên sâu như phân tích hình ảnh và suy luận AI (AI inference) nhằm phát hiện lỗi sản phẩm.
Kiến trúc này phát sinh từ yêu cầu thực tế: Windows thường được ưu tiên cho các tác vụ điều khiển do sự tương thích rộng rãi với các trình điều khiển (driver) và phần mềm điều khiển công nghiệp, trong khi Linux là môi trường phổ biến và tối ưu hơn cho việc phát triển và triển khai các mô hình AI.
Tuy nhiên, mô hình hai hệ thống này tạo ra một điểm nghẽn hiệu suất nghiêm trọng: độ trễ trong việc truyền dữ liệu. Dữ liệu hình ảnh, đặc biệt là ảnh có độ phân giải cao, có dung lượng rất lớn. Việc truyền tải liên tục lượng dữ liệu này qua mạng LAN vật lý giữa hai máy tính tạo ra một độ trễ đáng kể, làm chậm toàn bộ chu trình kiểm tra. Kết quả là trạm AOI trở thành khâu có hiệu suất thấp nhất, ảnh hưởng đến năng suất của cả dây chuyền sản xuất.
Giải pháp: Hợp nhất tải trên một nền tảng iEPF-9010S duy nhất

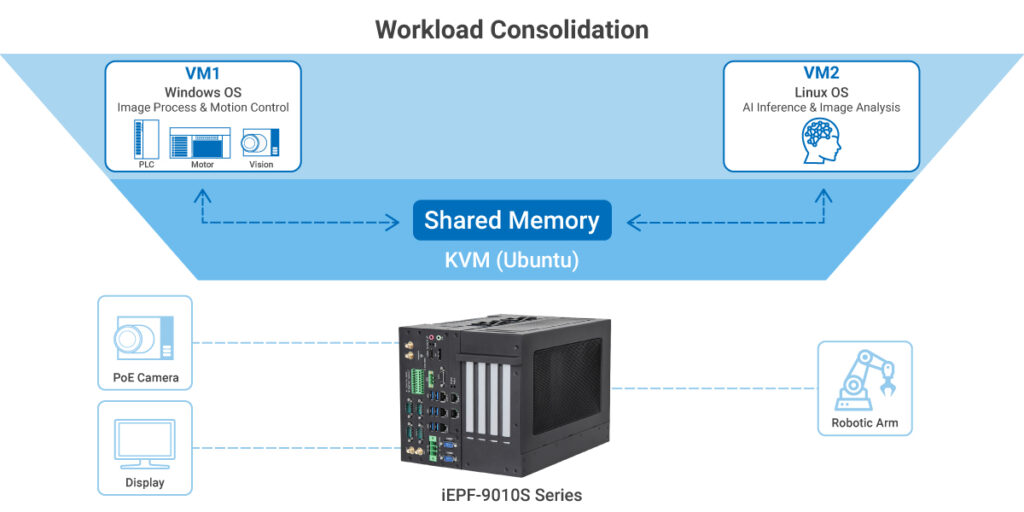

Để giải quyết triệt để bài toán độ trễ, ASRock Industrial đã đưa ra giải pháp “Hợp nhất tải”, tích hợp toàn bộ chức năng của hai IPC riêng biệt vào một máy tính hiệu năng cao duy nhất là iEPF-9010S.
Cách tiếp cận này được thực hiện thông qua công nghệ ảo hóa và một cơ chế giao tiếp dữ liệu đột phá:
- Ảo hóa hệ thống: Trên iEPF-9010S, một trình quản lý máy ảo (hypervisor) như KVM được cài đặt trên hệ điều hành gốc (Linux Ubuntu). Trình quản lý này tạo ra hai máy ảo (VM) hoạt động độc lập:
- Máy ảo 1 (VM1): Chạy hệ điều hành Windows để thực hiện các tác vụ thu thập ảnh và điều khiển chuyển động.
- Máy ảo 2 (VM2): Chạy hệ điều hành Linux để thực hiện các tác vụ phân tích và suy luận AI.

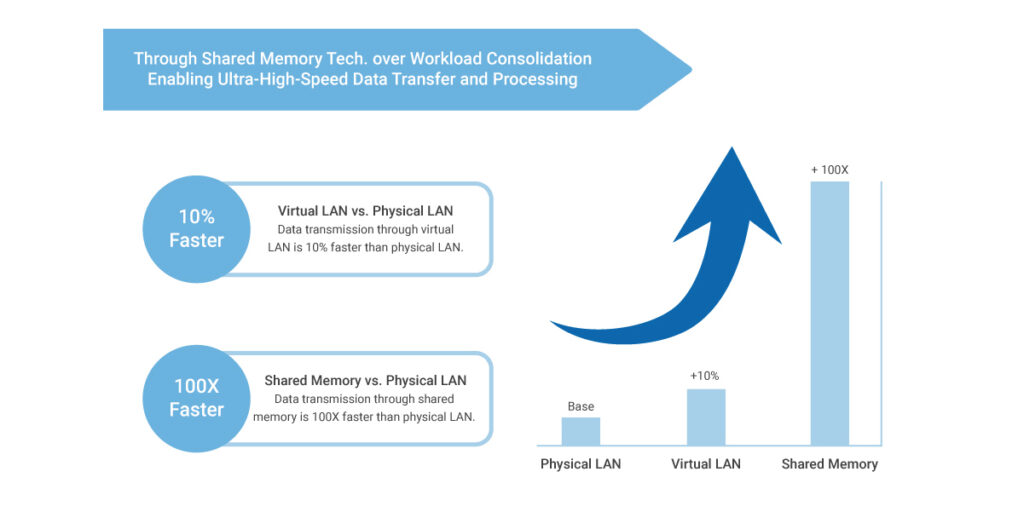

- Giao tiếp qua bộ nhớ chia sẻ (Shared Memory): Đây là yếu tố cốt lõi của giải pháp. Thay vì truyền dữ liệu qua mạng LAN vật lý hoặc mạng ảo (vẫn còn độ trễ), một công cụ phần mềm tùy chỉnh được phát triển để cho phép hai máy ảo truy cập trực tiếp vào một vùng bộ nhớ RAM chung. Dữ liệu hình ảnh từ VM1 được ghi vào vùng nhớ này và VM2 có thể đọc ra gần như tức thời. Cơ chế này loại bỏ hoàn toàn các bước đóng gói và truyền tải dữ liệu qua mạng, giúp tăng tốc độ truyền dữ liệu lên đến 100 lần so với kiến trúc truyền thống.
Phân tích kỹ thuật và tính thực tiễn của giải pháp
Sự thành công của giải pháp này không chỉ nằm ở ý tưởng phần mềm mà còn dựa trên nền tảng phần cứng mạnh mẽ và linh hoạt của iEPF-9010S, được thiết kế chuyên biệt cho các ứng dụng tại biên (Edge).
- Năng lực xử lý hợp nhất: iEPF-9010S hỗ trợ bộ xử lý Intel® Core™ thế hệ 12 và bộ nhớ RAM DDR4 lên đến 128GB. Năng lực này đủ mạnh để vận hành mượt mà cả trình quản lý máy ảo và hai máy ảo con với các tác vụ nặng. Khe cắm PCIe Gen4 x16 cho phép tích hợp các card đồ họa NVIDIA® hiệu năng cao (lên đến 300W), đảm bảo VM2 có đủ sức mạnh để thực hiện các thuật toán AI phức tạp nhất.
- Kết nối toàn diện và chuyên dụng: Thiết bị được trang bị 5 cổng LAN Intel 2.5G (trong đó có 2 cổng hỗ trợ PoE), cho phép kết nối trực tiếp với các camera tốc độ cao mà không cần bộ cấp nguồn riêng. Ngoài ra, với 6 cổng COM, 6 cổng USB 3.2, và 8 cổng DI/DO, iEPF-9010S có thể giao tiếp và điều khiển tất cả các thiết bị ngoại vi trong một trạm AOI, từ PLC, cảm biến đến đèn báo và cơ cấu chấp hành.
- Thiết kế bền bỉ cho môi trường công nghiệp: Để đảm bảo hoạt động tin cậy 24/7, iEPF-9010S có thiết kế không quạt, vỏ máy bằng kim loại chắc chắn, hoạt động ổn định trong dải nhiệt độ rộng (lên đến -40°C đến 75°C đối với CPU 35W). Thiết bị cũng đạt các tiêu chuẩn khắt khe về chống sốc (50G) và chống rung (5 Grms), phù hợp với môi trường sản xuất nhiều rung động.
Kết luận
Giải pháp hợp nhất tải của ASRock Industrial trên nền tảng iEPF-9010S đã chứng minh là một phương pháp hiệu quả để hiện đại hóa các hệ thống AOI. Bằng cách loại bỏ các thành phần thừa, đơn giản hóa kiến trúc và áp dụng công nghệ giao tiếp dữ liệu tiên tiến, giải pháp này không chỉ giải quyết được điểm nghẽn hiệu suất mà còn mang lại nhiều lợi ích thiết thực về chi phí, không gian và độ tin cậy.
Là nhà phân phối chính thức của ASRock Industrial tại Việt Nam, Công ty Cổ phần Hệ thống AIoT cam kết mang đến không chỉ những sản phẩm phần cứng chất lượng cao mà còn cả sự tư vấn chuyên sâu và hỗ trợ kỹ thuật cần thiết để các doanh nghiệp có thể triển khai thành công những giải pháp công nghệ tiên tiến này. Hãy liên hệ với chúng tôi để cùng thảo luận về việc tối ưu hóa dây chuyền sản xuất của bạn.
