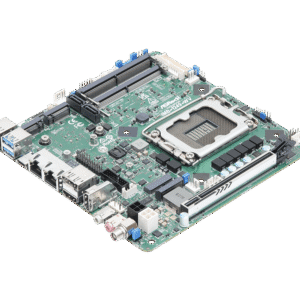

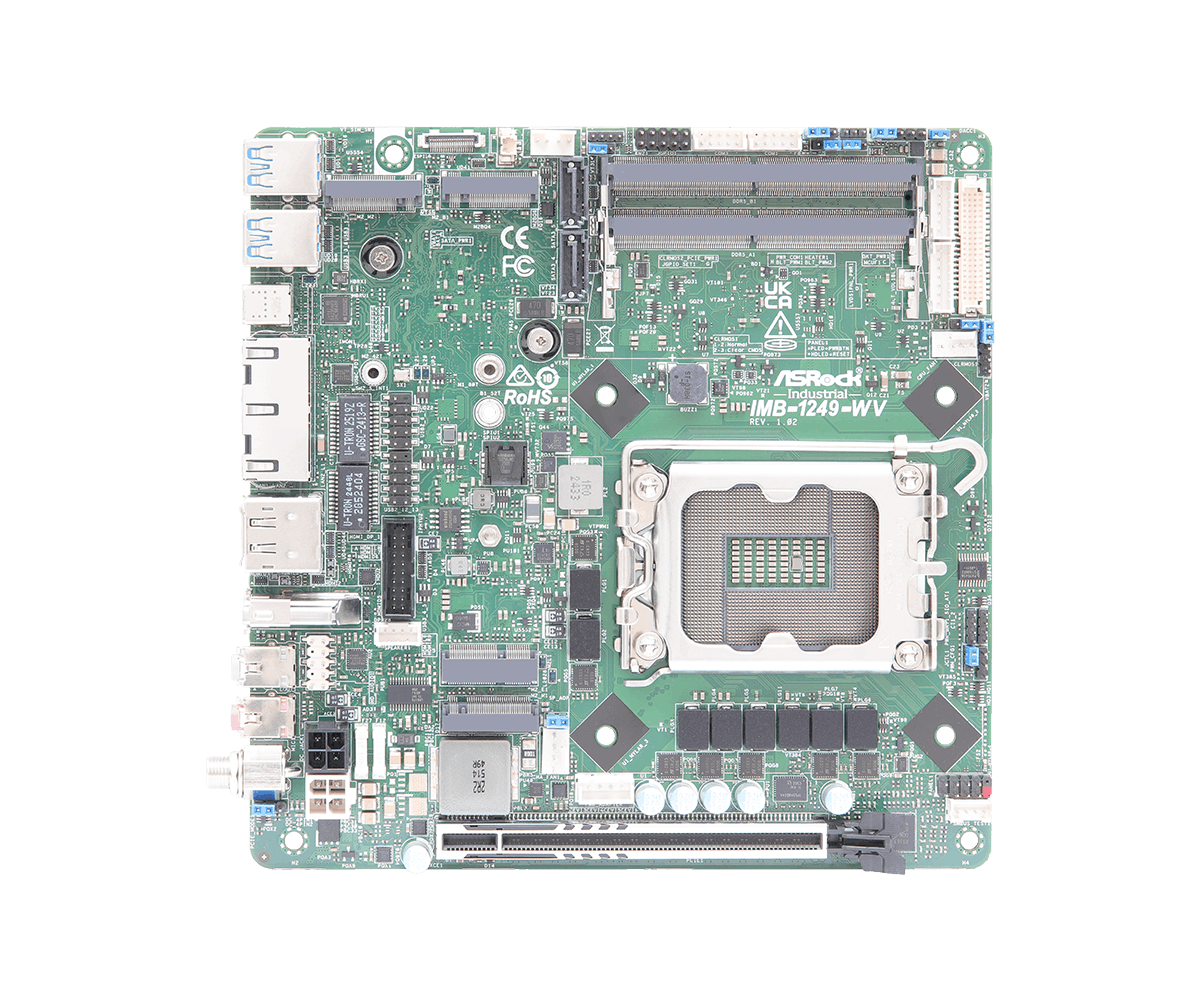

ASRock IMB-1249-WV Mini-ITX Motherboard

Danh mục: Mini-ITX Thẻ: Industrial Motherboard, Mini-ITX Thương hiệu: ASRock
  • Mô tả
  • Đánh giá (0)

Hệ Thống Xử Lý

CPU Intel® Core™ Ultra Processors (Arrow Lake-S), lên đến 65W
*Hiệu suất của CPU trên 65W sẽ bị giới hạn do thiết kế nguồn
Chipset Intel® Q870
Socket LGA1851
BIOS AMI SPI 256 Mbit

Cơ Khí

Kiểu dáng Mini-ITX
Kích thước 6.7-in x 6.7-in x 1.03-in, 17.0 cm x 17.0 cm x 2.6 cm

Bộ Nhớ

Công nghệ Kênh đôi DDR5 5600/6400 MHz
*Chỉ CSO-DIMM có thể hỗ trợ lên đến 6400 MHz
Dung lượng 96GB (48GB mỗi DIMM)
Socket 2 x 262-pin SO-DIMM

Đồ Họa

Bộ điều khiển Intel® Xe LPG Graphics
HDMI HDMI 2.1 TMDS
Độ phân giải tối đa 7680×4320@60Hz
DisplayPort DisplayPort 2.1/ 1.4a, DP++
Độ phân giải tối đa 4096×2160@60Hz
LVDS Kênh đôi 24 bit, lên đến 1920×1200@60Hz (Đầu nối chia sẻ với eDP)
eDP Độ phân giải tối đa 1920 x 1080@60Hz (Đầu nối chia sẻ với LVDS)
Đa hiển thị Quad display (Bao gồm 1 đầu ra từ Type-C)

Giao Tiếp Mở Rộng

PCIe 1 x PCIe x16 (Gen5, hỗ trợ riser card x8/x8, x8/x4/x4)
M.2 1 x M.2 (Key E, 2230) với PCIe Gen4 x1, USB 2.0 và CNVi cho Wireless
1 x M.2 (Key B, 3042/3052) với PCIe Gen4 x1, USB 3.2 Gen1 và USB 2.0

Âm Thanh

Giao diện Realtek ALC897, Âm thanh độ nét cao. Line-out, Mic-in

Mạng Ethernet

Bộ điều khiển/Tốc độ LAN1: Intel® I226V với 10/100/1000/2500 Mbps
LAN2: Intel® I219LM với 10/100/1000 Mbps, hỗ trợ vPro
Đầu nối 2 x RJ-45

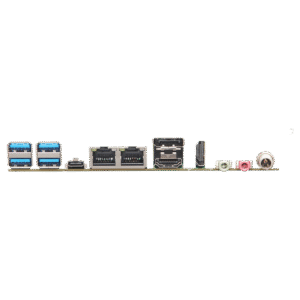

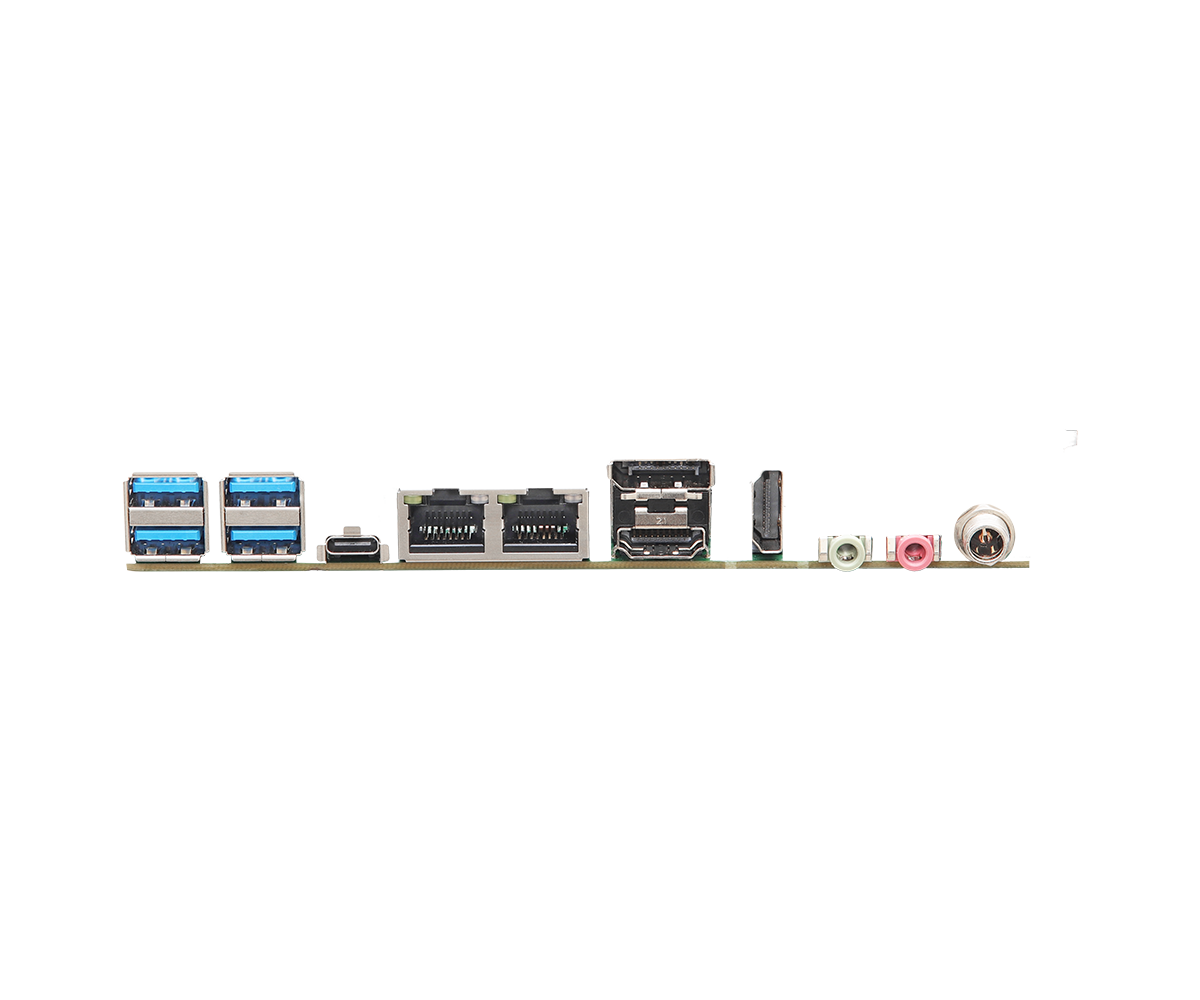

Cổng I/O Phía Sau

HDMI 2 x HDMI 2.1 TMDS
DisplayPort 1 x DP 1.4a++
Ethernet 1 x 2.5 Gigabit LAN
1 x 1 Gigabit LAN
USB 4 x USB 3.2 Gen2
1 x USB4/Thunderbolt™4 (5V/3A, hỗ trợ đầu ra hiển thị DP 2.1)
*Để được hỗ trợ Thunderbolt, vui lòng tham khảo danh sách hỗ trợ.
Audio 2 (Line-out, Mic-in hoặc Line-out, Line-in (tùy chọn BOM))
DC Jack 1 DC-in

Cổng Kết Nối Bên Trong

USB 2 x USB 3.2 Gen1 (1 x USB 3.2 wafer)
4 x USB 2.0 (2 x 2.54 pitch header)
COM COM1, COM3 (RS-232/422/485)
GPIO 4 x GPI, 4 x GPO
LVDS 1 (Đầu nối với tín hiệu LVDS/eDP, chuyển đổi bằng BIOS)
Nguồn ra SATA 1
Đầu cắm loa 1

Bảo Mật

TPM TPM 2.0 tích hợp trên bo mạch

Lưu Trữ

M.2 1 x M.2 (Key M, 2242/2280) với PCIe Gen 4 x4 và SATA3 cho SSD
1 x M.2 (Key M, 2242) với PCIe Gen4 x4 và SATA3 cho SSD*
*Khuyến nghị sử dụng module M2X4-SATA-4P để hỗ trợ thêm 4 cổng SATA (Hỗ trợ bởi BIOS đặc biệt)
SATA 2 x SATA3 (6Gb/s)
RAID Intel® VMD RAID 0/1
**hỗ trợ bởi giao diện giống hệt nhau (PCIe hoặc SATA)
Giao diện PCIe: M.2 Key B+ M.2 Key M, 2 x M.2 Key M
Giao diện SATA: 2 x cổng SATA

Watchdog Timer

Đầu ra Từ Super I/O để kéo RESETCON#
Khoảng thời gian 256 phân đoạn, 0, 1, 2, …255 giây

Nguồn Cấp

Đầu vào 12~28V DC-In với cáp nguồn 4-pin wafer hoặc DC Jack (loại vặn vít)
Chỉ 12V DC-In (tùy chọn BOM)
Chế độ bật nguồn Hỗ trợ AT/ATX
– AT: Bật nguồn trực tiếp khi có nguồn vào
– ATX: Nhấn nút để bật nguồn sau khi có nguồn vào

Môi Trường

Nhiệt độ hoạt động -20°C ~ 70°C
Nhiệt độ lưu trữ -40°C ~ 85°C
Độ ẩm hoạt động 5% ~ 90% (không ngưng tụ)
Độ ẩm lưu trữ 5% ~ 90% (không ngưng tụ)

Phụ Kiện

Gói bán lẻ 1 x Cáp nguồn SATA (14G000100410AK)
2 x Cáp COM (14G000000310AK)
2 x Cáp dữ liệu SATA (14G00010107DAK)
1 x Chắn I/O (13G02P089000AK)
1 x Chắn I/O Mỏng (13G02P089010AK)
4 x Vít M3*2.5 (13G02P072010AK)
1 x JUMPER MINI 2.00mm (12G044200021AK)
Gói bán buôn 1 x Chắn I/O (13G02P089000AK)
1 x Chắn I/O Mỏng (13G02P089010AK)
4 x Vít M3*2.5 (13G02P072010AK)
1 x JUMPER MINI 2.00mm (12G044200021AK)
