Nằm trong chuỗi bài viết chủ đề “Kiến thức về Cảm biến”

💬

“Tại sao âm thanh từ đĩa than (vinyl) lại nghe ‘ấm’ hơn nhạc số trên Spotify, và tại sao trong công nghiệp, người ta vẫn dùng tín hiệu dòng điện 4 mA cũ kỹ thay vì gửi dữ liệu qua mạng Wi-Fi không dây?”

⚡ 1. Bản chất của “Cuộc chiến”

Thế giới tự nhiên chúng ta đang sống là một thế giới Analog. Mọi biến động tự nhiên như âm thanh, nhiệt độ, áp suất và ánh sáng đều biến thiên liên tục theo thời gian, không hề có những bước nhảy đột ngột.

Trong khi đó, bộ não xử lý của máy tính và các dòng vi điều khiển hiện đại lại chỉ có thể hiểu được ngôn ngữ của hệ Digital – những con số nhị phân rời rạc gồm 0 và 1.

🔑 Định nghĩa hai dạng tín hiệu

Tín hiệu Analog (Tương tự): Là một dải giá trị biến đổi liên tục theo thời gian, thường được biểu diễn trực quan dưới dạng đồ thị sóng hình sin mượt mà.Ví dụ: Mức điện áp thay đổi tuyến tính, mượt mà từ 0V` đến 5V`.
Tín hiệu Digital (Kỹ thuật số): Là tập hợp của các giá trị rời rạc, thường được biểu diễn dưới dạng sóng vuông đặc trưng. Nó chỉ tồn tại ở hai trạng thái logic chính: BẬT (1 / HIGH) hoặc TẮT (0 / LOW).

⚖️ 2. So sánh chi tiết: Kẻ tám lạng, người nửa cân

Để có cái nhìn tổng quan nhất khi thiết kế mạch phần cứng, chúng ta hãy đặt hai loại cảm biến này lên bàn cân so sánh:

Đặc điểm	Cảm biến Analog	Cảm biến Digital
Độ phân giải	Vô hạn (trên lý thuyết) vì dải giá trị đầu ra là liên tục.	Hữu hạn, phụ thuộc hoàn toàn vào số bit mã hóa (ví dụ: 10-bit, 12-bit).
Khả năng chống nhiễu	Kém. Dễ bị sai lệch bởi nhiễu điện từ xung quanh hoặc sụt áp trên đường dây dài.	Rất tốt. Tín hiệu số có thể được tái tạo chính xác mà không lo thất thoát dữ liệu.
Tốc độ phản hồi	Gần như tức thời vì truyền thẳng tín hiệu điện thô không qua xử lý số hóa.	Có độ trễ nhỏ do mất thời gian cho quá trình chuyển đổi và tính toán dữ liệu.
Giao tiếp vi điều khiển	Đơn giản, nối trực tiếp dây tín hiệu vào chân ADC (Analog-to-Digital Converter).	Phức tạp hơn, yêu cầu các giao thức truyền thông như I2C, SPI, hoặc UART.
Tính thông minh	Thấp. Thường chỉ xuất ra mức điện áp thô thô sơ.	Cao. Tích hợp chip vi xử lý để tự hiệu chuẩn sai số và chẩn đoán lỗi hệ thống.

🔌 3. Bộ chuyển đổi ADC: Cầu nối hai thế giới

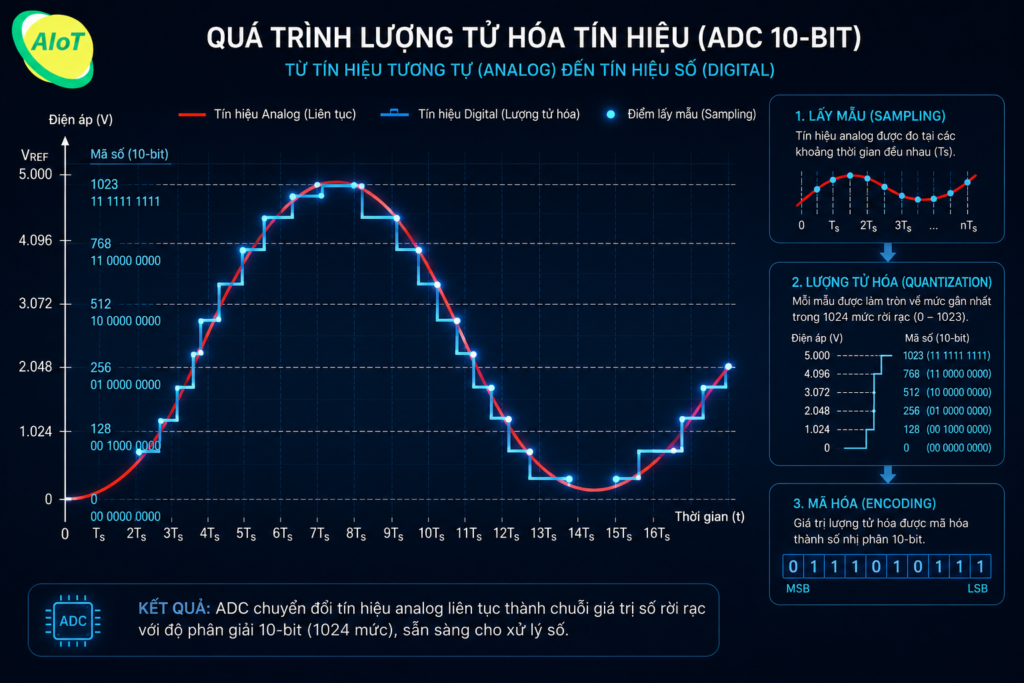

Để bộ vi điều khiển (vốn chỉ hiểu kỹ thuật số) có thể đọc và hiểu được các tín hiệu liên tục từ cảm biến analog, nó cần một “phiên dịch viên” trung gian chuyên nghiệp gọi là ADC (Analog-to-Digital Converter).

Nhiệm vụ của ADC là liên tục lấy mẫu tín hiệu tương tự theo chu kỳ thời gian và chia nhỏ dải điện áp đo được thành các bậc thang giá trị nhị phân rời rạc.

✏️ Ví dụ thực tế về độ phân giải ADC

Một bộ ADC tích hợp độ phân giải 10-bit tiêu chuẩn trên bo mạch Arduino Uno sẽ phân chia dải điện áp hoạt động từ 0- 5V thành 2^10 = 1024 mức giá trị rời rạc (chạy từ số 0 đến 1023).

Lúc này, độ phân giải điện áp cực tiểu mà hệ thống có thể nhận biết được là:

ΔV = 5 V / 1024 ≈ 4.88 mV
Nếu cảm biến analog của bạn thay đổi một lượng nhỏ hơn 4.88 mV, bộ vi điều khiển sẽ không thể ghi nhận sự khác biệt này.

💡 4. Ứng dụng thực tế trong thiết kế hệ thống

Tùy thuộc vào môi trường hoạt động và yêu cầu kỹ thuật, mỗi loại tín hiệu lại thể hiện những thế mạnh vượt trội riêng:

Nhà thông minh (Smart Home): Sử dụng cảm biến nhiệt độ digital (như dòng DHT11, DS18B20) giúp gửi chính xác thông số nhiệt độ qua khoảng cách dây dẫn xa mà không sợ bị nhiễu điện từ cảm ứng từ các thiết bị gia dụng khác trong nhà.
Môi trường công nghiệp nặng: Người ta vẫn ưu ái sử dụng vòng lặp dòng điện tương tự 4 – 20 mA (Analog) để truyền tải tín hiệu đi xa hàng kilomet vì dòng điện không bị sụt giảm theo điện trở đường dây dẫn dài như điện áp.
Robot tự hành: Cảm biến tiệm cận hồng ngoại dạng digital (chỉ xuất giá trị có hoặc không có vật cản) giúp bộ điều khiển trung tâm đưa ra phản xạ rẽ hướng cực nhanh.
Công nghệ Ô tô: Hệ thống cảm biến áp suất lốp xe (TPMS) sử dụng giao tiếp digital để mã hóa thông tin an toàn trước khi tích hợp đồng bộ vào mạng nội bộ CAN bus của xe.

🔬 5. Thí nghiệm: “Nhìn thấy” bước sóng âm thanh

Hãy cùng thực hiện một thí nghiệm nhỏ để quan sát trực tiếp dạng sóng biến thiên liên tục của âm thanh truyền vào máy tính qua cổng analog.

🧪 Thực hành vẽ đồ thị âm thanh analog

Chuẩn bị dụng cụ:

01 Module cảm biến âm thanh (Sound Sensor có ngõ ra Analog AO).
01 Board Arduino Uno và cáp kết nối USB đi kèm.

Các bước thực hiện:

Kết nối chân tín hiệu ra tương tự AO (Analog Output) của cảm biến âm thanh vào chân nhận tín hiệu tương tự A0 của Arduino.
Nối nguồn cấp điện dương và âm tương ứng từ Arduino sang module cảm biến.
Mở công cụ phần mềm Arduino IDE trên máy tính, di chuyển đến mục Tools và chọn kích hoạt tính năng Serial Plotter (Bộ vẽ đồ thị Serial).
Tiến hành nói chuyện lớn hoặc vỗ tay đều đặn trước micro của cảm biến âm thanh để quan sát.

Kết quả quan sát:

Bạn sẽ nhìn thấy một đường đồ thị hình sóng uốn lượn liên tục, dao động mạnh lên xuống tương thích với từng tiếng động trên màn hình máy tính. Đó chính là cách tín hiệu Analog mô phỏng trung thực áp suất không khí từ giọng nói vật lý của bạn thành mức điện áp thay đổi liên tục.

⚠️ 6. Các sai lầm thường gặp trong thiết kế thực tế

🛑 Tránh các bẫy thiết kế sau

Quên thiết kế chống nhiễu cho đường truyền Analog: Đi dây dẫn tín hiệu của cảm biến analog chạy song song sát cạnh dây điện xoay chiều AC gia đình 220V sẽ gây hiện tượng cảm ứng điện từ, làm cho kết quả đo đạc truyền về vi điều khiển liên tục bị “nhảy múa” mất ổn định.
Lạm dụng cảm biến Digital trong các bài toán siêu nhanh: Đối với các biến đổi trạng thái xảy ra cực kỳ nhanh (như chấn động va chạm giao thông hoặc các vụ nổ áp suất), việc sử dụng cảm biến digital có tần số lấy mẫu thấp sẽ bỏ lỡ các đỉnh tín hiệu quan trọng trước khi chip kịp tính toán số hóa.

🚀 7. Kiến thức nâng cao: Cảm biến thông minh (Smart Sensors)

Xu thế phát triển tương lai của ngành công nghiệp Internet vạn vật (IoT) không còn phân tách rạch ròi giữa Analog hay Digital đơn thuần nữa, mà đang hội tụ mạnh mẽ vào khái niệm Cảm biến thông minh (Smart Sensors).

🎓 Tìm hiểu Smart Sensors

Smart Sensors là các hệ thống cảm biến phức hợp được tích hợp sẵn một bộ vi xử lý (Microprocessor) siêu nhỏ ngay bên trong con chip đóng gói.

Cảm biến bên trong sẽ thu nhận tín hiệu analog nhạy bén với môi trường tự nhiên, sau đó bộ vi xử lý nội bộ tiến hành tự động hóa việc lọc nhiễu số, tự bù trừ sai số nhiệt độ bằng các thuật toán AI tích hợp sẵn, rồi mới tiến hành đóng gói dữ liệu số hoàn thiện sạch sẽ nhất để gửi ra bên ngoài cho hệ thống máy chủ thông qua giao tiếp digital tinh gọn.

👉 Bài tiếp theo nên đọc:

“Mạch Giao tiếp: Nghệ thuật điều khiển điện áp – Làm sao để cảm biến ‘nói chuyện’ với vi điều khiển?” để làm chủ các kỹ thuật phân áp, phối hợp trở kháng và điện trở kéo vô cùng quan trọng!
