MODULE 3: FPGA – KẺ THAY ĐỔI CUỘC CHƠI
Chào bạn! Chúng ta đã cùng nhau đi qua những nền tảng về logic số và cách lắp ghép các mạch chức năng cơ bản. Bây giờ, chúng ta sẽ bước vào Module 3 – nơi chúng ta “vén màn” bí mật về con chip FPGA và hiểu tại sao nó lại là một cuộc cách mạng so với những gì chúng ta thường biết về máy tính.
1. Giới thiệu
Chào mừng các bạn đến với “ngã ba đường” quan trọng nhất trong tư duy thiết kế hệ thống. Cho đến nay, bạn có thể đã nghe nói về Arduino, ESP32 hay những bộ vi xử lý (CPU) trong máy tính. Chúng rất mạnh mẽ, nhưng tại sao thế giới vẫn cần đến FPGA, và tại sao bo mạch AIOT-ARTIX7 lại có mặt bên cạnh IMX93?
Bài học này sẽ giúp bạn hiểu rõ sự khác biệt mang tính triết lý giữa việc “lập trình phần mềm” và “thiết kế phần cứng”. Trong khi vi điều khiển giải quyết các bài toán bằng cách thực hiện từng bước một, thì chip Artix-7 XC7A100T lại cho phép hàng vạn tác vụ diễn ra cùng một lúc. Trong công nghiệp, sự khác biệt này chính là ranh giới giữa một hệ thống “đủ nhanh” và một hệ thống “tức thời”. Hiểu được sự khác biệt giữa xử lý tuần tự (Sequential) và xử lý song song (Parallel) sẽ giúp bạn biết khi nào nên dùng “não bộ” (i.MX93) và khi nào nên dùng “cơ bắp” (Artix-7) cho dự án của mình.
2. Nội dung chính
2.1. Vi điều khiển (MCU/CPU) – Người thợ làm việc tuần tự
Hầu hết các bộ vi xử lý (như nhân Cortex-A55 trên bo IMX93) hoạt động theo nguyên lý tuần tự.
- Cách hoạt động: Giống như một đầu bếp siêu giỏi nhưng chỉ có một đôi tay. Anh ta phải nhặt rau, sau đó mới rửa thịt, rồi mới nấu cơm. Dù anh ta có làm nhanh đến đâu (xung nhịp cao), các công việc vẫn phải xếp hàng chờ nhau.
- Tư duy: “Làm việc này xong rồi mới làm việc kia”.
- Ưu điểm: Rất linh hoạt trong việc xử lý các thuật toán phức tạp, logic điều kiện lắt léo (như chạy hệ điều hành Linux, xử lý AI trên i.MX93).
2.2. FPGA – Đội quân làm việc song song
Chip FPGA (như Artix-7 trên bo AIOT-ARTIX7) hoạt động theo nguyên lý song song thực thụ.
- Cách hoạt động: Giống như một nhà bếp khổng lồ với 100 người thợ. Một người chuyên nhặt rau, một người chuyên rửa thịt, một người chuyên nấu cơm. Tất cả 100 người này làm việc cùng một lúc.
- Tư duy: “Tất cả mọi việc đều diễn ra đồng thời”.
- Ưu điểm: Khả năng xử lý dữ liệu khổng lồ trong thời gian cực ngắn. Ví dụ: xử lý đồng thời tín hiệu từ hàng chục cảm biến RF hoặc camera mà không có độ trễ chờ đợi.

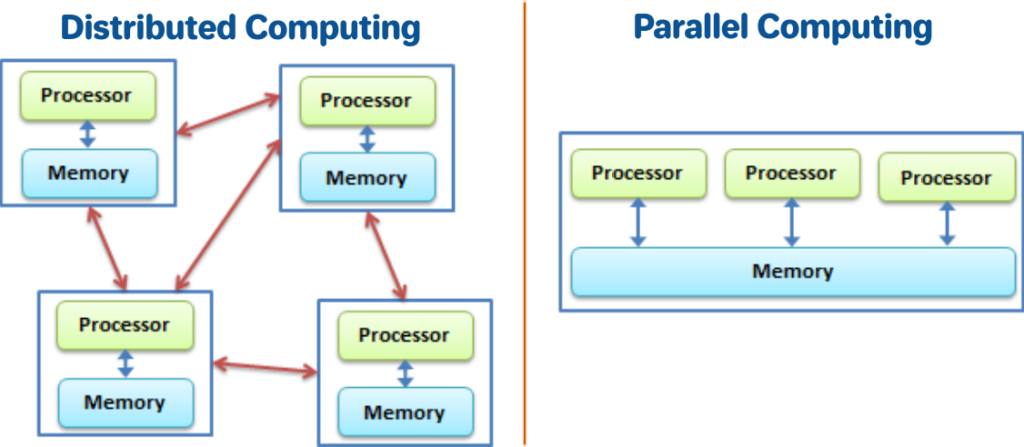

2.3. So sánh trực quan: Đọc sách vs. Xem ảnh
- Xử lý tuần tự (MCU): Giống như bạn đọc một cuốn sách. Bạn phải đọc từng chữ, từ trái sang phải, từ trên xuống dưới. Bạn không thể biết trang cuối nói gì nếu chưa đọc qua các trang trước.
- Xử lý song song (FPGA): Giống như bạn nhìn một bức ảnh. Ngay giây phút bạn mở mắt, toàn bộ thông tin về màu sắc, hình khối, con người trong ảnh đập vào mắt bạn cùng một lúc. Bộ não (phần cứng) của bạn không cần “quét” từng pixel để hiểu bức ảnh.
2.4. Tại sao bo AIOT-ARTIX7 cần đi cùng IMX93?
Đây là sự kết hợp hoàn hảo trong hệ thống AIoT:
- i.MX93 (Phần mềm/Tuần tự): Đóng vai trò “Bộ não chỉ huy”. Nó chạy Linux, quản lý giao diện người dùng, kết nối Cloud, và đưa ra các quyết định thông minh dựa trên AI.
- Artix-7 (Phần cứng/Song song): Đóng vai trò “Hệ phản xạ cực nhanh”. Nó xử lý các tín hiệu vật lý ở tốc độ cao (như ADC/DAC 40Msps trên bo mạch), thực hiện các phép tính toán học lặp đi lặp lại với tốc độ chóng mặt để hỗ trợ cho i.MX93.
Ví dụ thực tế: Trong một con robot tự hành, i.MX93 sẽ tính toán lộ trình (AI), còn Artix-7 sẽ điều khiển đồng thời 4 động cơ với độ chính xác micro giây và đọc dữ liệu từ cảm biến va chạm mà không sợ bị “treo” do hệ điều hành đang bận xử lý việc khác.
3. Tổng kết
- Vi điều khiển (Sequential): Thực hiện lệnh theo từng bước, phù hợp cho thuật toán phức tạp và xử lý linh hoạt.
- FPGA (Parallel): Thực hiện mọi thứ cùng lúc bằng các đường dây vật lý, phù hợp cho tốc độ cao và xử lý dữ liệu lớn.
- Bản chất FPGA: Không phải là một con chip có sẵn chức năng, mà là một “biển” các cổng logic chờ bạn kết nối để tạo thành mạch điện.
- Sự phối hợp: Trong các hệ thống hiện đại, chúng ta dùng MCU để “nghĩ” và dùng FPGA để “phản xạ”.
Kiểm tra kiến thức
Hãy cùng kiểm tra lại tư duy của bạn về sự khác biệt giữa hai thế giới này.
- Câu 1: Đặc điểm cốt lõi của xử lý tuần tự trong Vi điều khiển (MCU) là gì?
A. Có thể thực hiện hàng ngàn tác vụ cùng lúc.
B. Thực hiện từng lệnh một theo thứ tự thời gian.
C. Không cần dùng năng lượng điện.
D. Chỉ hoạt động được với ngôn ngữ VHDL.
Xem đáp án & Giải thích
Đáp án đúng: B
Giải thích: Tuần tự (Sequential) nghĩa là làm theo thứ tự trước sau, lệnh này xong mới đến lệnh kia.
- Câu 2: Tại sao FPGA (như Artix-7) lại xử lý tín hiệu cảm biến nhanh hơn CPU thông thường?
A. Vì nó có xung nhịp cao hơn hàng ngàn lần.
B. Vì nó có thể dành riêng các mạch điện vật lý độc lập cho từng cảm biến để xử lý song song.
C. Vì nó không tỏa nhiệt.
D. Vì nó được làm bằng vàng.
Xem đáp án & Giải thích
Đáp án đúng: B
Giải thích: Tính song song (Parallelism) cho phép mỗi tín hiệu có một “con đường” riêng, không phải xếp hàng chờ đợi như trong CPU.
- Câu 3: Trong ví dụ về “Nhà bếp”, Vi điều khiển tương ứng với hình ảnh nào?
A. Một đội quân 100 đầu bếp.
B. Một chiếc lò vi sóng tự động.
C. Một đầu bếp tài năng làm việc từng món một.
D. Một cuốn sách dạy nấu ăn.
Xem đáp án & Giải thích
Đáp án đúng: C
Giải thích: Một CPU/MCU dù mạnh cũng chỉ có một số lượng nhân xử lý hữu hạn và thực hiện các luồng lệnh lần lượt.
- Câu 4: Khi nào bạn nên chọn sử dụng FPGA (Artix-7) thay vì chỉ dùng Vi điều khiển?
A. Khi bạn chỉ cần bật tắt một bóng đèn đơn giản.
B. Khi bạn cần xử lý tín hiệu tốc độ cực cao và cần sự chính xác tuyệt đối về thời gian thực (Real-time).
C. Khi bạn muốn tiết kiệm chi phí tối đa cho các dự án nhỏ.
D. Khi bạn không muốn học lập trình.
Xem đáp án & Giải thích
Đáp án đúng: B
Giải thích: FPGA là “ông vua” trong các ứng dụng đòi hỏi băng thông lớn và thời gian phản ứng tức thì không phụ thuộc vào độ trễ của hệ điều hành.
- Câu 5: Bo mạch i.MX93 thường đảm nhận vai trò gì trong hệ thống kết hợp với Artix-7?
A. Cung cấp nguồn điện cho toàn hệ thống.
B. Xử lý các tác vụ mức cao như hệ điều hành, AI, và giao diện người dùng.
C. Chỉ dùng để làm đèn trang trí.
D. Thay thế hoàn toàn các cổng logic bên trong FPGA.
Xem đáp án & Giải thích
Đáp án đúng: B
Giải thích: Đây là mô hình MPU + FPGA phổ biến, tận dụng khả năng xử lý thông minh của MPU và tốc độ phần cứng của FPGA.
“Bạn đã nắm được sự khác biệt về ‘tư duy’ giữa hai loại chip! Bài học tiếp theo, chúng ta sẽ học quy trình để ‘biến hình’ con chip Artix-7 trống rỗng thành một mạch điện theo ý muốn của mình.”
