Nằm trong chuỗi bài viết chủ đề “Kiến thức về Cảm biến”
💬 Câu hỏi khơi gợi tư duy
“Làm thế nào chiếc smartphone trong túi quần biết bạn vừa leo lên một bậc cầu thang, hay làm sao một chiếc máy bay có thể đo được độ cao chính xác giữa những đám mây mà không cần nhìn xuống đất?”
⏳ 1. Cuộc cách mạng từ Phong vũ biểu đến Silicon
Trong lịch sử khoa học, việc đo lường áp suất khí quyển bắt đầu bằng những chiếc ống thủy ngân (Mercury Barometer) cồng kềnh, độc hại của Torricelli hoặc các hộp kim loại rỗng bán chân không (Aneroid Barometer) phức tạp.
Ngày nay, nhờ cuộc cách mạng công nghệ MEMS (Micro-Electro-Mechanical Systems), toàn bộ cơ chế cơ học đồ sộ đó đã được thu nhỏ xuống quy mô micromet (1 µm = 10⁻⁶ m). Các kỹ sư đã tích hợp thành công cả cơ cấu chuyển động cơ học lẫn mạch xử lý điện tử lên trên một đế silicon duy nhất, mở ra kỷ nguyên đo lường siêu chính xác và tiện lợi.
🧠 2. Nguyên lý vận hành: Khi Silicon “uốn mình”
Trái tim của một cảm biến áp suất MEMS hiện đại là một màng silicon siêu mỏng (diaphragm) đóng vai trò như một bức tường ngăn cách giữa môi trường đo và một khoang tham chiếu tiêu chuẩn. Khi áp suất môi trường thay đổi, màng silicon này sẽ bị biến dạng cơ học (uốn cong). Sự uốn cong siêu nhỏ này được chuyển dịch thành tín hiệu điện thông qua hai cơ chế vật lý chính:

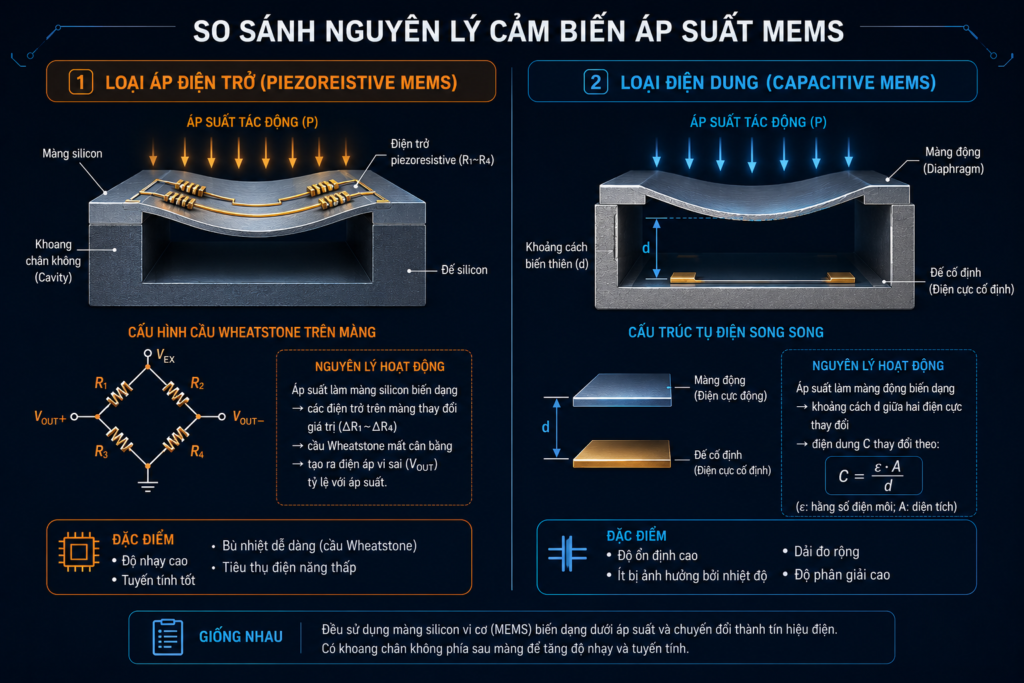

🔑 Hai cơ chế chuyển đổi tín hiệu áp suất
- Hiệu ứng Áp điện trở (Piezoresistive): Các phần tử điện trở được khuếch tán trực tiếp lên trên màng silicon. Khi màng bị áp suất uốn cong, cấu trúc mạng tinh thể của silicon thay đổi làm trị số điện trở suất của nó biến đổi mạnh mẽ. Đây là loại cảm biến áp suất phổ biến nhất trên thị trường hiện nay nhờ chi phí chế tạo thấp, độ bền cơ học cao và đáp ứng động cực nhanh.
- Hiệu ứng Điện dung (Capacitive): Màng silicon mỏng đóng vai trò là một bản cực động của tụ điện, đặt song song với một bản cực cố định khác. Khi áp suất nén màng silicon làm thay đổi khoảng cách giữa hai bản cực, giá trị điện dung của tụ điện sẽ biến thiên tương ứng. Cơ chế này sở hữu ưu thế tuyệt đối về khả năng tiêu thụ năng lượng cực kỳ thấp và độ nhạy rất cao trước các biến đổi áp suất siêu nhỏ.
🏗️ 3. Cấu trúc một con chip áp suất hoàn chỉnh
Để có thể hoạt động ổn định và giao tiếp mượt mà với các bộ vi điều khiển tinh vi, một module cảm biến áp suất thương mại hoàn chỉnh (ví dụ như BMP280 hay MS5611) được cấu tạo từ ba bộ phận cốt lõi phối hợp chặt chẽ:
- Phần tử MEMS vật lý: Gồm màng ngăn silicon nhạy cảm và khoang chứa áp suất tham chiếu (thường là môi trường chân không tuyệt đối).
- Chip xử lý chuyên dụng ASIC: Bộ não trung tâm chịu trách nhiệm khuếch đại tín hiệu điện áp siêu nhỏ từ màng MEMS, lọc nhiễu tần số, thực hiện thuật toán bù trừ sai số nhiệt độ thời gian thực, và đóng gói dữ liệu số hóa gửi ra ngoài qua giao thức I²C hoặc SPI.
- Lớp Gel bảo vệ đặc biệt: Một lớp chất dẻo gel silicon trong suốt bao phủ toàn bộ bề mặt màng ngăn MEMS. Lớp gel này có nhiệm vụ vừa truyền lực ép của áp suất môi trường vào màng silicon, vừa hoạt động như một rào cản lý hóa bền vững ngăn hơi ẩm, bụi bẩn và các chất ăn mòn làm hỏng cấu trúc vi mạch bán dẫn bên dưới.
📊 4. Phân loại cảm biến theo phép đo áp suất
Tùy thuộc vào mốc quy chiếu (reference point) được chọn để so sánh, cảm biến áp suất được chia làm 3 nhóm đo đạc chính sau:
| Loại phép đo |
Mốc quy chiếu so sánh |
Ứng dụng thực tế điển hình |
| Tuyệt đối (Absolute) |
So với môi trường chân không hoàn hảo (0 Pa). Không phụ thuộc vào sự thay đổi khí quyển nơi đo. |
Thiết bị đo độ cao bay (Altimeter), phong vũ biểu dự báo thời tiết. |
| Tương đối (Gauge) |
So với áp suất khí quyển tức thời của môi trường xung quanh (thường khoảng 1013.25 hPa). |
Hệ thống giám sát áp suất lốp xe (TPMS), thiết bị đo huyết áp. |
| Vi sai (Differential) |
Đo trực tiếp sự chênh lệch áp suất giữa hai điểm đo kín độc lập khác nhau. |
Giám sát nghẹt lưới lọc khí, đo lưu lượng dòng chảy chất lưu trong đường ống. |
🔬 5. Thí nghiệm đơn giản: “Thử tài Altimeter trên điện thoại”
Bạn có biết chiếc điện thoại di động thông minh của mình rất có thể đang mang theo một chiếc phong vũ biểu MEMS siêu nhạy? Hãy tự tay làm thí nghiệm sau để kiểm tra:
🧪 Thực hành đo áp suất khí quyển di động
Chuẩn bị dụng cụ:
- 01 chiếc Smartphone (các dòng máy cận cao cấp hoặc cao cấp thường tích hợp sẵn cảm biến áp suất).
- Tải xuống ứng dụng miễn phí “Barometer & Altimeter” hoặc ứng dụng đo lường vật lý tương đương từ kho ứng dụng App Store/Google Play.
Các bước thực hiện:
- Mở ứng dụng lên khi bạn đang đứng ở tầng trệt của ngôi nhà hoặc tòa nhà cao tầng và ghi lại giá trị áp suất thực tế (đơn vị hectopascal – hPa).
- Di chuyển bằng thang bộ hoặc thang máy lên tầng cao nhất của tòa nhà (hoặc đơn giản là đứng thẳng lên một chiếc ghế cao vững chắc).
- Theo dõi sát sao sự thay đổi giá trị áp suất khí quyển hiển thị và sự biến thiên của giá trị độ cao ước tính tương ứng trên màn hình ứng dụng.
Kết quả thu được:
Bạn sẽ nhìn thấy giá trị áp suất khí quyển sụt giảm một lượng nhỏ nhưng rất rõ ràng khi bạn di chuyển lên cao (cứ lên cao khoảng 12 m, áp suất khí quyển lại giảm đi khoảng 1.2 hPa hay 120 Pa). Thuật toán thông minh trong smartphone tận dụng sự biến thiên cực kỳ nhạy bén này để nhận diện chuẩn xác hành vi leo cầu thang bộ hay đi thang máy của người dùng.
🌐 6. Ứng dụng đa ngành rộng lớn
Cảm biến áp suất MEMS đóng vai trò thiết yếu trong việc bảo đảm an toàn, tối ưu hóa hiệu suất vận hành của hàng loạt thiết bị hiện đại:
✨ Các lĩnh vực ứng dụng cảm biến áp suất hàng đầu
- Trạm thời tiết thông minh: Dự báo khí tượng cục bộ dựa trên quy luật thay đổi của áp suất khí quyển (áp suất giảm nhanh đột ngột là dấu hiệu báo bão hoặc mưa dông lớn).
- Điều khiển Robot & Drone: Giúp các thiết bị bay không người lái (Drone) tự duy trì độ cao đứng yên ổn định giữa không trung bằng cách kết hợp dữ liệu áp suất khí quyển nhạy bén với tọa độ GPS.
- Công nghiệp Ô tô: Hệ thống cảm biến áp suất lốp xe (TPMS) cảnh báo tức thời tình trạng non hơi; cảm biến áp suất đường ống nạp khí (MAP) giúp tối ưu hóa lượng phun nhiên liệu cho động cơ.
- Hàng không & Vũ trụ: Đo đạc độ cao và tính toán vận tốc không khí tương đối của máy bay phản lực, tên lửa dẫn đường và các vệ tinh nhân tạo.
⚠️ 7. Các sai lầm thường gặp cần tránh
🛑 Các bẫy kỹ thuật cần lưu ý
- Nhầm lẫn giữa áp suất khí quyển và độ cao địa lý thuần túy: Kết quả đo độ cao ước tính dựa trên áp suất có thể bị sai số đáng kể khi thời tiết thay đổi đột ngột. Một trận bão ập tới làm giảm áp suất không khí tại chỗ có thể khiến máy đo lầm tưởng rằng bạn vừa di chuyển lên vị trí cao hơn rất nhiều dù bạn vẫn đang đứng yên dưới mặt đất.
- Quên bù trừ sai số nhiệt độ: Vật liệu bán dẫn silicon cực kỳ nhạy cảm với sự biến đổi của nhiệt độ môi trường. Nếu không sử dụng các cảm biến áp suất có tích hợp sẵn mạch hiệu chuẩn bù nhiệt chuyên dụng (ASIC), kết quả đo áp suất trả về sẽ bị hiện tượng trôi (drift) rất lớn khi nhiệt độ môi trường quanh cảm biến thay đổi.
🚀 8. Kiến thức nâng cao: Kỷ nguyên cảm biến áp suất tăng cường trí tuệ nhân tạo (AI)
Bước nhảy vọt tiếp theo của công nghệ cảm biến áp suất không chỉ dừng lại ở cấu trúc silicon vật lý tĩnh.
🎓 Xu thế tương lai của cảm biến áp suất
Thế hệ cảm biến áp suất thông minh mới đang tích hợp trực tiếp các thuật toán học máy siêu nhỏ (TinyML) ngay trên chip điều khiển ASIC nội bộ. Nhờ đó, cảm biến có khả năng tự động học tập quy luật thay đổi nhiệt độ, độ ẩm và sự lão hóa vật lý của màng silicon theo thời gian thực để tự căn chỉnh sai số đo đạc mà không cần lập trình lại thủ công.
Đồng thời, việc ứng dụng các siêu vật liệu dẻo nguyên tử như Graphene đang mở ra một chương mới: chế tạo ra những tấm dán cảm biến áp suất siêu mỏng, dẻo dai như da người, có thể dán trực tiếp lên cổ tay để theo dõi liên tục huyết áp động mạch của bệnh nhân theo phương thức không xâm lấn với độ chính xác cao tuyệt đối.
📝 Câu hỏi trắc nghiệm kiểm tra kiến thức
Question 1: Cơ chế cảm nhận áp suất của nhóm cảm biến dạng “Áp điện trở” (Piezoresistive MEMS) hoạt động dựa trên nguyên lý vật lý nào?
- (A) Sự biến đổi điện trở suất của các phần tử vật lý khi cấu trúc mạng tinh thể silicon bị biến dạng cơ học dưới lực ép.
- (B) Sự biến đổi khoảng cách tương đối giữa hai bản cực của tụ điện khiến dung lượng tụ điện thay đổi.
- (C) Việc tự phát sinh ra các điện tích tự do phân cực trên bề mặt vật liệu tinh thể thạch anh tự nhiên.
Click to reveal answer and explanation
The correct answer is (A).
Explanation: Khi màng ngăn silicon của cảm biến bị uốn cong dưới sức ép của áp suất, các phần tử điện trở cầu Wheatstone khuếch tán trực tiếp trên màng sẽ bị kéo căng hoặc nén lại, làm biến đổi mạnh mạng tinh thể và thay đổi điện trở suất của nó. Đáp án B là nguyên lý của cảm biến áp suất kiểu điện dung (Capacitive); đáp án C mô tả hiệu ứng áp điện (Piezoelectric) của vật liệu thạch anh tự nhiên.
Question 2: Phép đo áp suất nào được áp dụng phổ biến nhất để đo đạc và giám sát áp suất lốp xe (hệ thống TPMS) trong kỹ thuật ô tô?
- (A) Áp suất Tuyệt đối (Absolute Pressure).
- (B) Áp suất Tương đối (Gauge Pressure).
- (C) Áp suất Vi sai (Differential Pressure).
Click to reveal answer and explanation
The correct answer is (B).
Explanation: Áp suất lốp xe cần được đo đạc so với áp suất khí quyển hiện tại của môi trường xung quanh xe (để đảm bảo lốp căng đúng mức so với môi trường), do đó nó sử dụng phép đo áp suất tương đối (Gauge). Áp suất tuyệt đối lấy mốc chân không hoàn hảo làm quy chuẩn, còn áp suất vi sai chuyên đo độ lệch giữa hai khoang chứa riêng biệt.
Question 3: Ưu thế lớn nhất của thiết kế cảm biến áp suất cơ chế “Điện dung” so với cơ chế “Áp điện trở” là:
- (A) Có giá thành sản xuất cực kỳ rẻ và quy trình chế tạo đơn giản hơn rất nhiều.
- (B) Tiêu thụ điện năng cực kỳ thấp và sở hữu độ nhạy rất cao trước áp suất nhỏ.
- (C) Khả năng đo đạc chính xác các vụ nổ áp lực có tốc độ biến đổi siêu nhanh.
Click to reveal answer and explanation
The correct answer is (B).
Explanation: Cấu trúc tụ điện biến thiên của cảm biến áp suất kiểu điện dung không có dòng điện tiêu thụ chạy liên tục qua các thanh điện trở như mạch áp điện trở, giúp tiết kiệm năng lượng vượt trội, đồng thời cực kỳ nhạy trước các biến đổi khoảng cách màng cực nhỏ. Đáp án A sai vì cảm biến điện dung khó chế tạo và đắt tiền hơn; đáp án C là đặc trưng của cảm biến áp điện cơ học nhanh.
Question 4: Tại sao trong các cảm biến áp suất MEMS thương mại hoàn chỉnh bắt buộc phải tích hợp một mạch xử lý ASIC bên trong vỏ chip?
- (A) Để làm giá đỡ cơ học bảo vệ màng mỏng silicon khỏi nứt vỡ khi chịu lực quá tải.
- (B) Để thực hiện khuếch đại, bù trừ nhiệt độ sai số trực tiếp và số hóa tín hiệu ngõ ra sang giao thức chuẩn như $I^2C$/$SPI$.
- (C) Để gia tăng trọng lượng vật lý tổng thể giúp chip tránh bị rung lắc cơ học khi có gió lớn thổi qua.
Click to reveal answer and explanation
The correct answer is (B).
Explanation: Do màng silicon MEMS vô cùng nhạy cảm với nhiệt độ và chỉ sinh ra các tín hiệu điện analog siêu nhỏ, mạch tích hợp chuyên dụng ASIC đóng vai trò tối quan trọng để khuếch đại, tự động tính toán bù trừ sai lệch do nhiệt độ và số hóa thông tin chuẩn hóa đưa ra cổng truyền thông số. Các phương án A và C mô tả sai lệch hoàn toàn nhiệm vụ kỹ thuật của chip ASIC.
Question 5: Lớp “Gel bảo vệ” trong cấu trúc đóng gói của cảm biến áp suất MEMS có vai trò kỹ thuật chính yếu nào?
- (A) Truyền dẫn lực ép áp suất môi trường nhưng đồng thời ngăn hơi ẩm và bụi bẩn bám dính làm hỏng vi mạch nhạy cảm bên dưới.
- (B) Gia tăng trọng lượng của màng silicon mỏng nhằm tối ưu hóa độ nhạy đo đạc.
- (C) Đóng vai trò làm lớp vật liệu cách điện hoàn toàn để ngăn chặn các dòng điện rò rỉ rò ra ngoài vỏ.
Click to reveal answer and explanation
The correct answer is (A).
Explanation: Gel bảo vệ là một chất silicon lỏng dẻo đặc biệt, có tính đàn hồi cao giúp truyền động lực cơ học nguyên vẹn từ môi trường khí vào màng MEMS bên trong, đồng thời phủ kín bề mặt bảo vệ các đường dây vi liên kết vàng siêu nhỏ bên trong chip khỏi sự ăn mòn của oxy, hơi nước và bụi bẩn từ khí quyển dơ bẩn ngoài môi trường. Các đáp án B và C không phải chức năng thiết kế cơ bản của lớp gel này.
