Nằm trong chuỗi bài viết chủ đề “Kiến thức về Cảm biến”

💬

“Làm thế nào một chiếc xe tự lái có thể ‘nhìn’ thấy một người đi bộ ở khoảng cách `$200\text{ m}$` trong điều kiện sương mù dày đặc hay đêm tối hoàn toàn – điều mà ngay cả đôi mắt sắc bén nhất của con người cũng bất khả thi?”

🔆 1. LiDAR: Vẽ bản đồ thế giới bằng ánh sáng

LiDAR (Light Detection and Ranging) là một công nghệ đo lường khoảng cách đỉnh cao bằng cách chủ động phát ra hàng triệu xung tia laser cực ngắn (thường nằm ở dải bước sóng hồng ngoại gần 905 nm hoặc 1550 nm) vào môi trường xung quanh trong mỗi giây.

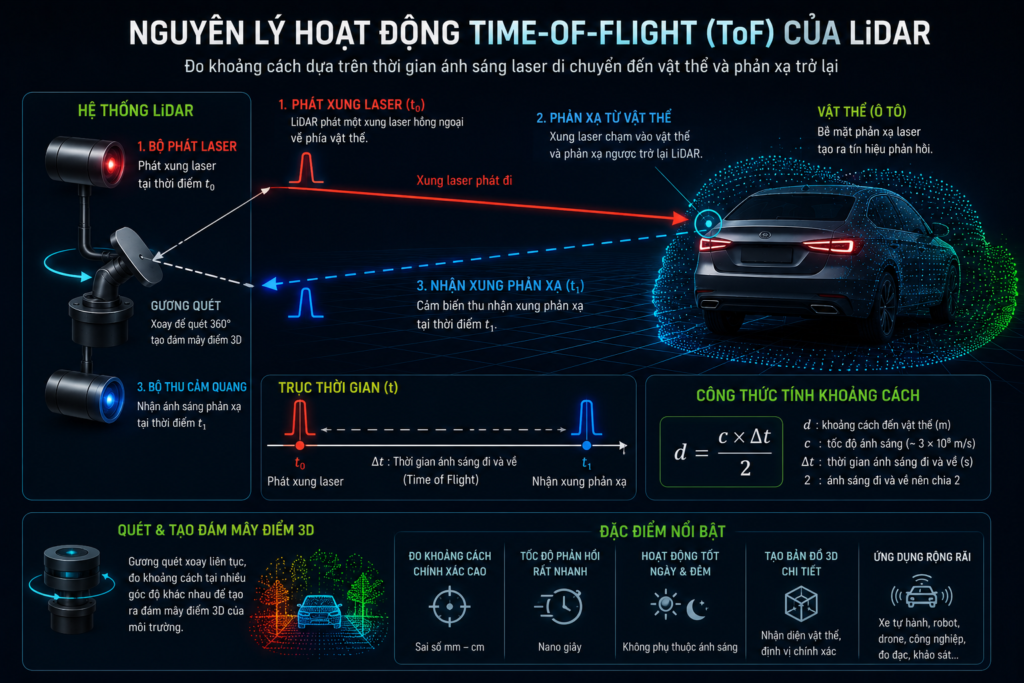

🔑 Nguyên lý ToF và Đám mây điểm 3D

Nguyên lý Time-of-Flight (ToF): Cảm biến LiDAR đo lường chính xác tuyệt đối khoảng thời gian cực kỳ ngắn từ lúc phát xung laser đi cho đến khi thu lại tín hiệu phản xạ dội ngược trở lại từ bề mặt của vật thể. Khoảng cách vật lý được tính toán dựa trên hệ thức toán học cơ bản:
d = (c × t) / 2

Trong đó: d là khoảng cách cần đo, c là tốc độ ánh sáng xấp xỉ 3 × 10⁸ m/s, và t là tổng thời gian bay khứ hồi của xung ánh sáng.
Đám mây điểm (3D Point Cloud): Nhờ vào cơ chế liên tục quét hàng triệu tia laser xung quanh không gian, hệ thống LiDAR thu về hàng loạt tọa độ phản hồi cực kỳ chi tiết, tạo dựng nên một mô hình đám mây điểm 3D trực quan, tái hiện sắc nét từng milimet hình khối, độ sâu và khoảng cách thực tế của môi trường xung quanh.

Ưu điểm vượt trội: LiDAR sở hữu độ phân giải góc cực kỳ cao (thường ở mức dưới `$0.1^\circ$`), cho phép hệ thống máy tính tự hành nhận diện chuẩn xác hình dáng vật lý, kích thước và phân loại được đâu là người đi bộ, xe máy hay chướng ngại vật tĩnh trên đường phố.

📡 2. RADAR: “Xuyên thấu” mọi điều kiện thời tiết

Trái ngược với việc dùng chùm tia sáng laser, RADAR (Radio Detection and Ranging) sử dụng chùm sóng vô tuyến cao tần (thường vận hành ở các dải tần số cực cao chuyên dụng như 77 GHz hoặc 79 GHz để dò tìm môi trường.

🔑 Hiệu ứng Doppler và Sóng liên tục điều tần FMCW

Hiệu ứng Doppler: Điểm mạnh độc bản của Radar là khả năng đo lường tức thời và chính xác vận tốc tương đối của các phương tiện đang di chuyển xung quanh. Khi sóng vô tuyến va chạm vào vật thể chuyển động, tần số của sóng phản xạ dội ngược lại sẽ bị thay đổi nhẹ (tần số tăng lên khi vật thể tiến lại gần và giảm đi khi di chuyển ra xa). Dựa vào độ lệch tần số này, hệ thống tính toán ra vận tốc ngay lập tức mà không cần qua phép vi phân vị trí.
Công nghệ FMCW (Frequency-Modulated Continuous Wave): Các cảm biến Radar thế hệ mới trên ô tô thường phát ra các chùm sóng liên tục được biến đổi tần số theo thời gian một cách tuần hoàn. Kỹ thuật này giúp nâng cao đáng kể độ phân giải đo đạc khoảng cách và tốc độ của nhiều mục tiêu đồng thời trong phạm vi quét.

Ưu điểm vượt trội: Sóng vô tuyến có bước sóng lớn hơn ánh sáng rất nhiều nên ít bị hấp thụ hay tán xạ bởi các hạt nước hoặc khói bụi li ti. Do đó, Radar có khả năng nhìn xuyên thấu qua sương mù, mưa rào lớn, tuyết rơi và bão cát bụi, duy trì tính ổn định hoàn hảo trong mọi điều kiện thời tiết khắc nghiệt nhất.

⚖️ 3. So sánh LiDAR vs Radar: Trận chiến hay Sự hợp nhất?

Để thấy rõ sự khác biệt bản chất và sự bổ trợ đắc lực giữa hai công nghệ, chúng ta hãy đặt chúng lên bàn cân so sánh:

Đặc tính	Hệ thống LiDAR (Sử dụng chùm Laser)	Hệ thống RADAR (Sử dụng Sóng Vô Tuyến)
Độ phân giải	Rất cao.	Thấp. Thường chỉ nhận biết vật cản dưới dạng các điểm chấm phản xạ kim loại mờ nhạt.
Khoảng cách đo	Khá tốt (Thường hoạt động hiệu quả trong tầm 300 m).	Rất tốt và cực kỳ ổn định ở các cự ly tầm xa dải rộng.
Độ tin cậy thời tiết	Kém. Các giọt nước sương mù, mưa tuyết sẽ làm tán xạ mạnh ánh sáng laser.	Tuyệt vời. Hoạt động bất chấp bão tuyết, mưa lớn, khói bụi mịt mù.
Đo đạc vận tốc	Gián tiếp (Phải tính toán qua sự biến thiên khoảng cách theo thời gian).	Trực tiếp và nhạy bén thời gian thực nhờ hiệu ứng Doppler.
Giá thành chế tạo	Đắt đỏ do hệ gương quét xoay vi cơ và điốt phát quang phức tạp.	Rẻ hơn nhiều, bền bỉ bền vững theo thời gian dài.

💡 4. Ví dụ thực tế: Cuộc tranh luận giữa Tesla vs. Waymo

Trong ngành công nghiệp ô tô tự lái hiện nay đang chứng kiến sự rẽ hướng chiến lược phát triển công nghệ cực kỳ thú vị:

🚗 Hai trường phái thiết kế ô tô tự hành

Trường phái Tesla (Chỉ dùng thị giác máy): Elon Musk từng tuyên bố loại bỏ hoàn toàn các cảm biến Radar/LiDAR đắt đỏ để chuyển sang giải pháp Tesla Vision – chỉ sử dụng mạng lưới các camera độ phân giải cao kết hợp trí tuệ nhân tạo AI xử lý hình ảnh. Hệ thống này giúp tiết kiệm tối đa chi phí chế tạo, nhưng lại gặp thách thức lớn trong điều kiện ánh sáng cực kém hoặc thời tiết cực đoan đột ngột.
Trường phái Waymo – Google (Dung hợp toàn diện): Ngược lại, Waymo lựa chọn con đường an toàn tuyệt đối bằng phương pháp Sensor Fusion (Dung hợp cảm biến). Những chiếc xe của họ được lắp đặt đồng thời Camera, Radar lẫn LiDAR để chúng cùng phối hợp làm việc. Nhờ đó, xe tự lái Waymo có thể vận hành mượt mà, định vị chính xác bất kể ngày đêm hay mưa bão bùng phát.

🔬 5. Thí nghiệm đơn giản: “LiDAR trong túi quần bạn”

Bạn hoàn toàn có thể tự tay biến chiếc máy tính bảng hoặc điện thoại của mình thành một máy quét LiDAR 3D thực thụ bằng thí nghiệm thú vị dưới đây:

🧪 Quét không gian 3D bằng cảm biến LiDAR di động

Chuẩn bị dụng cụ:

Sử dụng 01 chiếc điện thoại iPhone dòng Pro (Từ iPhone 12 Pro trở lên) hoặc iPad Pro (Có tích hợp chấm tròn đen cảm biến LiDAR bên cạnh cụm camera).
Tải xuống ứng dụng quét 3D chuyên nghiệp miễn phí “Polycam” hoặc ứng dụng “Canvas” từ App Store.

Các bước thực hiện:

Mở ứng dụng lên và lựa chọn chế độ quét LiDAR không gian phòng.
Di chuyển camera nhẹ nhàng xoay quanh các ngóc ngách, bàn ghế trong căn phòng của bạn.
Quan sát quá trình màn hình điện thoại tự động bồi đắp và tái dựng lưới mô hình 3D ảo khớp từng centimet với đồ vật thật.

Kết quả thu được:

Bạn sẽ thấy một bản sao kỹ thuật số 3D hoàn chỉnh của căn phòng hiện ra ngay trên tay. Đây chính là cách thức tinh vi mà bộ cảm biến LiDAR ToF quét đo đạc khoảng cách, hỗ trợ hệ thống robot, kính thực tế ảo AR hiểu rõ cấu trúc không gian không có sai số.

🌐 6. Ứng dụng rộng lớn trên các ngành công nghiệp

LiDAR và Radar là thành phần không thể thiếu trong tự động hóa kỹ thuật:

Robot gia dụng: Các chú robot hút bụi thông minh hiện nay đều sử dụng cảm biến LiDAR 2D xoay liên tục trên chóp đầu để tự vẽ sơ đồ sàn nhà, tính toán lộ trình lau dọn tối ưu và né đồ vật hiệu quả.
Kho bãi hậu cần tự động: Sử dụng hệ thống định vị LiDAR trên robot tự hành AGV giúp vận chuyển, bốc dỡ hàng hóa lên các kệ cao chính xác mà không cần sự can thiệp của con người.
Thuật toán định vị robot SLAM: Là nhân tố cốt lõi của bài toán định vị và dựng bản đồ đồng thời giúp robot tự hành di chuyển linh động trong các địa hình chưa xác định trước.
Hệ thống an toàn ô tô chủ động ADAS: Kích hoạt các tính năng khẩn cấp sống còn như Phanh khẩn cấp tự động (AEB), Kiểm soát hành trình thích ứng bám đuôi xe trước (ACC) thông qua mắt quét Radar tầm xa.
Vẽ bản đồ địa lý hàng không: Các thiết bị Drone/UAV mang theo LiDAR chuyên dụng bay cao để khảo sát, vẽ bản đồ địa chất ba chiều của các khu rừng nguyên sinh hoặc địa hình đồi núi phức tạp.

⚠️ 7. Các sai lầm thường gặp khi tiếp cận công nghệ

🛑 Các bẫy suy nghĩ kỹ thuật cần tránh

Ảo tưởng một loại cảm biến có thể cân tất cả: Nghĩ rằng LiDAR có thể thay thế hoàn toàn Radar là sai lầm nguy hiểm trong thiết kế xe tự hành. Khi mưa bão lớn ập đến, các giọt nước mưa làm tán xạ mạnh chùm ánh sáng laser khiến LiDAR bị “mù” ngay lập tức, trong khi Radar sử dụng sóng vô tuyến vẫn xuyên sương vượt gió hoạt động bền vững.
Bỏ qua vấn đề an toàn cho võng mạc mắt người: Các chùm phát laser của LiDAR nếu không được thiết kế theo đúng chuẩn an toàn cấp độ 1 quốc tế (Class 1 Eye-safe Laser) sẽ cực kỳ nguy hại đối với võng mạc mắt của người đi đường khi vô tình nhìn trực diện vào đầu quét cảm biến phát quang suất lớn.

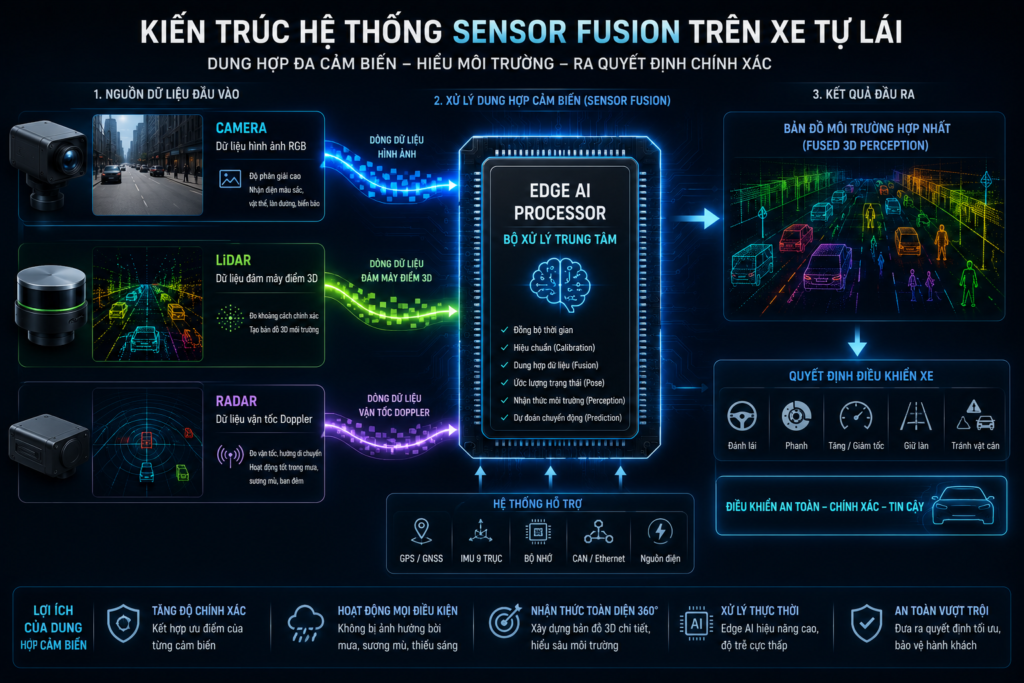

🚀 8. Kiến thức nâng cao: Sensor Fusion và Trí tuệ nhân tạo biên Edge AI

Trong các hệ thống tự hành tân tiến hiện nay, dữ liệu khổng lồ từ LiDAR, Radar và Camera không bao giờ được xử lý một cách đơn lẻ hay rời rạc.

🎓 Thuật toán dung hợp cảm biến mức độ cao tại biên

Toàn bộ các dòng thông tin phức tạp này được truyền nạp tức thời vào trong một hệ thống tính toán dung hợp cảm biến tập trung chạy trực tiếp trên các chip xử lý trí tuệ nhân tạo biên có cấu trúc siêu mạnh (Edge AI Co-processor).

Hệ thống Edge AI liên tục thực hiện các phép so khớp, đánh giá độ tin cậy thời gian thực của dữ liệu. Nếu Camera thu về một vùng màu sắc ảo giác mờ nhòe nghi ngờ là vật cản nhưng hệ thống Radar tầm xa báo cáo đường thông thoáng, bộ xử lý trung tâm sẽ lập tức dùng các mô hình xác suất học máy phân tích để ra quyết định phanh an toàn nhất. Quy trình này triệt tiêu hoàn toàn nhược điểm “điểm mù” kỹ thuật của từng cảm biến độc lập, mở ra kỷ nguyên xe thông minh tự hành không tai nạn.

👉 Bài tiếp theo nên đọc:

“BioMEMS: Khi công nghệ hòa nhịp cùng cơ thể – Khám phá các cảm biến cấy ghép và chẩn đoán bệnh từ bên trong.” để cùng thấu hiểu phương cách công nghệ sinh học đang thay đổi hoàn toàn bộ mặt của y tế kỹ thuật số tương lai!

📝 Câu hỏi trắc nghiệm kiểm tra kiến thức

Question 1: Hệ thống cảm biến LiDAR thực hiện việc đo lường khoảng cách dựa trên việc sử dụng loại sóng nào sau đây?

(A) Các dải sóng vô tuyến (Radio waves) có tần số siêu cao.
(B) Các xung tia Laser cực ngắn (thường ở dải hồng ngoại gần).
(C) Sóng siêu âm vật lý (Ultrasonic waves) dải tần cao.
