Nằm trong chuỗi bài viết chủ đề “Kiến thức về Cảm biến”

💬

“Sẽ ra sao nếu một con chip siêu nhỏ nằm sâu trong cơ thể có thể cảnh báo trước cho bạn về một cơn đau tim nguy hiểm vài giờ trước khi nó xảy ra, hoặc một chiếc kính áp tròng thông minh có thể tự động đo lượng đường huyết mà hoàn toàn không cần chích máu ngón tay đau đớn?”

🔬 1. BioMEMS là gì? Sự giao thoa giữa Silicon và Sự sống

BioMEMS (Biological Micro-Electro-Mechanical Systems), hay Hệ thống Vi cơ Điện tử Sinh học, đại diện cho cuộc cách mạng giao thoa giữa các thành phần sinh học sống với công nghệ vi cơ bán dẫn siêu nhỏ. Mục tiêu cốt lõi của BioMEMS là tạo ra các thiết bị có khả năng đo đạc, chẩn đoán, giám sát và điều trị trực tiếp ở quy mô tế bào hay phân tử.

Quy trình nghiên cứu và chế tạo BioMEMS không đơn thuần chỉ là thu nhỏ kích thước của linh kiện điện tử thông thường, mà là một nghệ thuật tinh vi làm cho vật liệu nhân tạo khô khan có thể “nói chuyện” và tương thích hoàn hảo với các tế bào và mô sống thông qua hai cơ chế chuyển giao thông tin cốt lõi:

🔑 Hai cơ chế vận hành của cảm biến sinh học

Sự nhận diện sinh học (Recognition): Sử dụng các thực thể sống nhạy cảm như kháng thể (antibodies), enzyme, hoặc các đoạn chuỗi DNA làm “mồi bẫy” để liên kết chọn lọc cực kỳ chính xác với các phân tử sinh học mục tiêu cần săn tìm trong dịch cơ thể.
Sự chuyển đổi tín hiệu (Transduction): Chuyển hóa tức thời các biến động hóa – sinh thu được từ quá trình liên kết trên thành các đại lượng điện đo lường được (như sự thay đổi điện áp, dòng điện) hoặc tín hiệu quang học trực quan để máy tính xử lý.

🛡️ 2. Những “Hộ vệ” ẩn mình trong cơ thể

Nhờ vào sự phát triển vượt bậc của BioMEMS, y học hiện đại đang dịch chuyển mạnh mẽ từ mô hình bị động (chờ phát bệnh rồi chẩn đoán tại bệnh viện) sang chủ động (giám sát liên tục và phòng ngừa sớm ngay tại nhà):

Cảm biến Glucose liên tục (CGM – Continuous Glucose Monitor): Thay vì phải chích máu ngón tay nhiều lần trong ngày, bệnh nhân chỉ cần dán một cảm biến siêu nhỏ lên da. Một sợi vi kim (microneedle) dẻo dai nằm dưới da sẽ sử dụng enzyme glucose oxidase để phản ứng liên tục với đường trong dịch mô, tạo ra dòng điện tỷ lệ thuận với lượng đường huyết thực tế của cơ thể.
Áp kế Nội nhãn (IOP) & Áp kế Nội sọ (ICP): Các chip MEMS áp điện trở siêu nhỏ được cấy trực tiếp vào bên trong mắt để theo dõi bệnh lý tăng nhãn áp (Glocom), hoặc đặt vào bên trong hộp sọ để liên tục giám sát áp lực não bộ sau chấn thương, giúp bác sĩ đưa ra can thiệp khẩn cấp kịp thời trước khi xảy ra các tổn thương thần kinh vĩnh viễn.

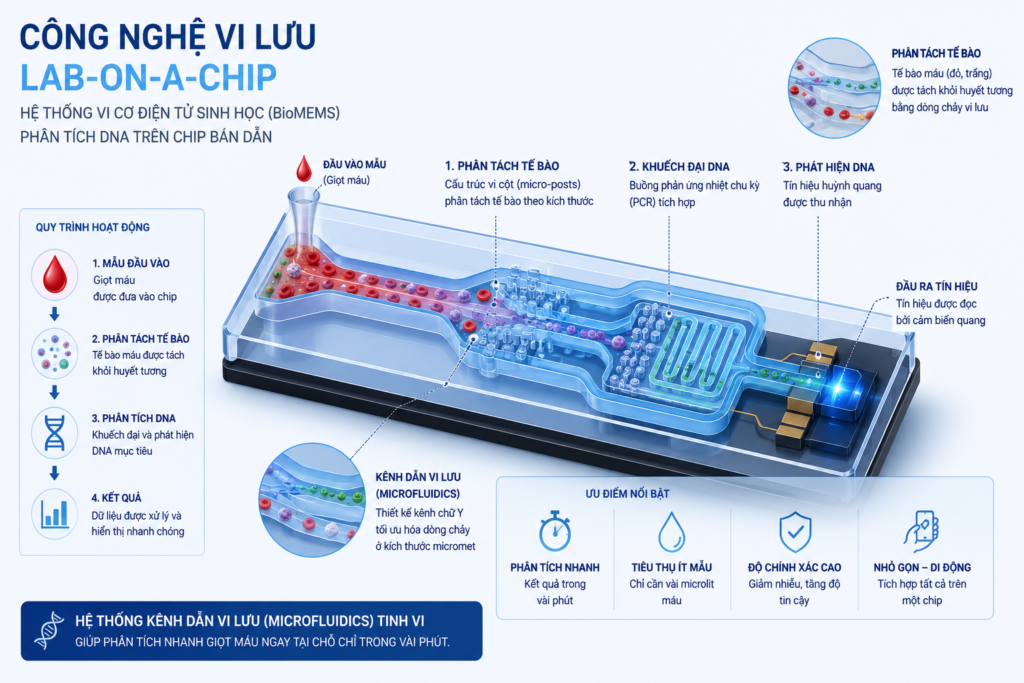

Hệ thống Phòng thí nghiệm trên một con chip (Lab-on-a-Chip – LOC): Thu nhỏ toàn bộ quy trình xét nghiệm của một phòng phân tích khổng lồ vào bên trong một con chip silicon mỏng dài chỉ vài milimet. Chỉ cần một giọt máu chảy qua hệ thống các đường kênh dẫn vi lưu (microfluidics) siêu mịn, chip có thể tự động tách lọc tế bào, phân tích DNA, nhận diện virus hoặc phát hiện sớm các tế bào ung thư ở giai đoạn sơ khai nhất.

Hệ thống BioMEMS	Phương thức đo đạc vật lý/hóa sinh	Giá trị y học mang lại
Giám sát đường huyết (CGM)	Vi kim dưới da phản ứng enzyme sinh dòng điện tương ứng lượng đường.	Theo dõi đường huyết liên tục 24/7 không cần chích máu ngón tay.
Áp kế nội nhãn/nội sọ (IOP/ICP)	Màng silicon áp điện trở siêu nhạy đo đạc lực ép cơ học trong cơ thể.	Cảnh báo sớm tăng nhãn áp, ngăn ngừa biến chứng mù lòa hoặc tổn thương não.
Phòng thí nghiệm trên chip (LOC)	Bơm vi lưu dẫn mẫu máu qua các màng lọc kích thước micro để tách DNA/virus.	Xét nghiệm tại chỗ (Point-of-Care) siêu tốc, tầm soát ung thư sớm.

🕷️ 3. Cảm biến “Lấy cảm hứng từ Thiên nhiên” (Bio-inspired)

Một hướng đi vô cùng đột phá và đầy triển vọng của công nghệ BioMEMS là việc nghiên cứu, mô phỏng cấu trúc cơ thể siêu việt của các loài sinh vật trong tự nhiên nhằm chế tạo ra các cảm biến thế hệ mới:

✨ Những kỳ quan Bio-inspired nhạy bén

Cảm biến rung TUNES: Được các nhà khoa học chế tạo dựa trên việc mô phỏng hoàn hảo cơ quan khe nứt (slit organ) siêu nhạy nằm trên khớp chân của loài nhện. Cảm biến này có khả năng phát hiện những dao động cơ học và sóng xung động cực kỳ nhỏ từ nhịp đập động mạch cổ tay người đeo, ngay cả khi họ đang di chuyển hay chạy bộ thể thao mạnh mẽ ngoài trời.
Tất thông minh dệt vải TENG: Ứng dụng công nghệ máy phát điện nano ma sát (Triboelectric Nanogenerator – TENG) đan xen trực tiếp vào sợi vải tất. Thiết bị tận dụng chính năng lượng ma sát từ những bước chân đi hàng ngày để tự cấp nguồn hoạt động độc lập, đồng thời liên tục phân tích dáng đi đứng của người già bằng thuật toán trí tuệ nhân tạo chuyên sâu (1D CNN) để kịp thời đưa ra cảnh báo nguy cơ té ngã từ xa.

💡 4. Các ví dụ thực tế khác trong đời sống y học số

BioMEMS không còn là công nghệ viễn tưởng xa xôi mà đã và đang trực tiếp cứu sống hàng triệu sinh mạng mỗi ngày:

Máy trợ tim thế hệ mới: Được tích hợp sẵn các con chip cảm biến gia tốc kế MEMS siêu nhỏ bên trong. Linh kiện này chịu trách nhiệm nhận diện trạng thái hoạt động thực tế của cơ thể (bệnh nhân đang nghỉ ngơi tĩnh lặng hay đang chạy bộ rèn luyện sức khỏe) để từ đó tự động điều tiết tần số nhịp tim kích hoạt tương thích nhất.
Khẩu trang y tế thông minh oCVD: Sử dụng các sợi vải đặc biệt được phủ lớp màng polymer dẫn điện siêu mỏng. Khi người đeo hít thở, hơi ẩm và luồng khí thở ra vào làm thay đổi liên tục trị số điện trở của màng, giúp theo dõi chính xác biên độ lẫn tần số hô hấp thời gian thực để cảnh báo chứng ngưng thở đột ngột khi ngủ.

🔬 5. Thí nghiệm đơn giản: “Cảm nhận sự sống qua điện trở da”

Bạn hoàn toàn có thể tự xây dựng một hệ thống cảm biến sinh học (Bio-sensing) sơ khai nhất ngay tại nhà để hiểu phương cách cơ thể chúng ta phản hồi trạng thái tâm lý qua dòng điện:

🧪 Thực hành chế tạo cảm biến phản hồi điện trở da GSR

Chuẩn bị dụng cụ:

01 Bo mạch Arduino Uno kèm cáp kết nối máy tính.
02 Miếng lá nhôm nhỏ (hoặc hai miếng kim loại dẫn điện tốt).
01 Điện trở trị số lớn chuẩn 1 MΩ (Megaohm).

Các bước thực hiện:

Thiết lập một mạch phân áp điện thế tương tự Bài 3: Kết nối chân cấp nguồn dương 5V của Arduino qua điện trở 1 MΩ (R_1 ở nhánh trên).
Điểm giao giữa điện trở 1 MΩ và nhánh dưới kết nối vào chân nhận tín hiệu tương tự A0 của Arduino.
Đấu nối hai miếng lá nhôm vào điểm chung chân A0 và chân cực âm GND (đóng vai trò là điện trở cảm biến tiếp xúc da người R_2 ở nhánh dưới).
Mở tính năng Serial Plotter của Arduino IDE để theo dõi đồ thị điện áp.
Dùng hai ngón tay chạm đều và áp chặt nhẹ nhàng vào hai miếng lá nhôm. Thử thư giãn tĩnh tâm hít thở sâu, sau đó thử nghĩ về một việc hồi hộp hoặc xem một video kịch tính để quan sát sự biến động.

Kết quả thí nghiệm:

Màn hình đồ thị điện áp sẽ dao động uốn lượn liên tục tương thích với trạng thái tâm lý của bạn. Khi bạn căng thẳng hay lo lắng, cơ thể tự động kích hoạt hệ thần kinh giao cảm tiết ra các hạt mồ hôi siêu nhỏ trên bề mặt da. Lớp nước mồ hôi này làm tăng mạnh tính dẫn điện của da (tức là trị số điện trở da R_2 bị sụt giảm đi), trực tiếp làm thay đổi điện áp ngõ ra V_o đo được trên kênh analog. Đây chính là nguyên lý vận hành nền tảng của các dòng máy phát hiện nói dối hoặc cảm biến đo stress căng thẳng sinh học (GSR – Galvanic Skin Response) chuyên dụng!

🌐 6. Ứng dụng rộng lớn trên các lĩnh vực then chốt

Các hệ thống BioMEMS thông minh đang tái định hình lại ranh giới của khoa học và công nghệ hiện đại:

Y tế & Chăm sóc sức khỏe: Hỗ trợ đắc lực cho các xét nghiệm nhanh tại chỗ (Point-of-Care), chế tạo các hệ thống vi bơm (micro-pump) tự động giải phóng chính xác lượng thuốc hoặc insulin cần nạp vào cơ thể mà không cần can thiệp thủ công của bệnh nhân.
Hệ thống nhà thông minh (Smart Home): Thiết kế sàn nhà hoặc thảm thông minh nhận diện danh tính và dáng đi đứng của từng thành viên trong gia đình để tự động kích hoạt các kịch bản ánh sáng, nhiệt độ phòng tương ứng mà không cần lắp đặt camera xâm phạm quyền riêng tư cá nhân.
Khoa học Robot học: Phát triển các mảng cảm biến xúc giác siêu nhạy (tactile sensor) gắn trên cánh tay robot phẫu thuật, giúp bác sĩ điều khiển từ xa cảm nhận được chính xác độ mềm mại, độ đàn hồi cơ học của mô cơ quan nội tạng bên trong cơ thể bệnh nhân, tránh các tai biến rách mô mạch máu nguy hiểm.
An ninh & Quốc phòng: Chế tạo các mảng cảm biến sinh học thông minh lắp đặt tại các trạm biên phòng hay đô thị lớn nhằm phát hiện sớm và đưa ra cảnh báo khẩn cấp trước sự hiện diện của các tác nhân chiến tranh sinh học độc hại (virus, bào tử vi khuẩn độc tính) lan truyền trong không khí.

⚠️ 7. Các thách thức kỹ thuật và sai lầm thường gặp

🛑 Các bẫy thiết kế và thách thức sinh học y tế

Vấn đề tương thích sinh học (Biocompatibility) & Hiện tượng bao phủ protein (Bio-fouling): Cơ thể sống của con người là một hệ sinh thái vô cùng khắc nghiệt và nhạy bén trước các dị vật lạ. Nếu vật liệu chế tạo chip BioMEMS không đạt chuẩn tương thích sinh học tuyệt đối, cơ thể sẽ lập tức khởi phát cơ chế đào thải nguy hiểm hoặc bao phủ hoàn toàn bề mặt cảm biến cấy ghép bằng các lớp protein dày đặc (bio-fouling). Hiện tượng này sẽ cô lập hoàn toàn màng nhạy cảm của chip, khiến cảm biến bị mất đi hoàn toàn độ nhạy bén đo đạc sau một thời gian ngắn vận hành thực tế.
Độ trôi tín hiệu (Drift) nhanh chóng của cảm biến hóa sinh: Khác với các cảm biến đo đạc đại lượng vật lý thuần túy, các màng cảm biến sinh – hóa học thường bị hao mòn và biến tính lớp enzyme hoặc thuốc thử hóa học rất nhanh theo thời gian. Sự suy hao vật lý này dẫn tới hiện tượng trôi điểm chuẩn đo đạc, đòi hỏi hệ thống bắt buộc phải được hiệu chuẩn lại định kỳ và thường xuyên để đảm bảo an toàn tuyệt đối cho tính mạng người bệnh.

🚀 8. Kiến thức nâng cao: Công nghệ NeuroString và Giao diện Não – Máy (BMI)

Đỉnh cao đột phá nhất hiện nay của lĩnh vực vi cơ điện tử sinh học chính là việc giải quyết bài toán giao tiếp trực tiếp giữa hệ thần kinh trung ương của con người với máy tính số hóa.

🎓 Khám phá tương lai y học thần kinh với NeuroString

Trong lĩnh vực Giao diện Não – Máy (BMI – Brain-Machine Interface), một trong những rào cản lớn nhất là việc cấy các điện cực kim loại cứng vào mô não mềm mại sẽ gây ra các vết sẹo mô thần kinh do cọ xát cơ học khi chúng ta vận động, trực tiếp phá hủy tế bào nơ-ron xung quanh.

Để vượt qua rào cản này, các nhà nghiên cứu đã phát triển thành công công nghệ NeuroString. Đây là những sợi điện cực siêu mềm dẻo dai như sợi tơ lụa tự nhiên, cấu tạo từ mạng lưới ống nano carbon kết hợp vật liệu polymer dẻo tương thích sinh học cao.

NeuroString có khả năng quấn quanh nhẹ nhàng các bó dây thần kinh mỏng manh hoặc len lỏi cấy ghép sâu vào bên trong vỏ não mà hoàn toàn không gây ra bất kỳ kích ứng hay tổn thương vật lý nào cho mô sống. Với độ dẫn điện cực tốt, sợi điện cực này có thể “lắng nghe” và truyền tải trọn vẹn từng tín hiệu điện thần kinh mượt mà thời gian thực, giúp người khuyết tật có thể điều khiển trực tiếp các chi giả cơ khí bằng ý nghĩ một cách tự nhiên và sinh động y hệt tay chân thật của mình!

👉 Bài tiếp theo nên đọc:

“Sensor Fusion: Nghệ thuật hợp nhất dữ liệu – Làm thế nào để kết hợp 10 cảm biến yếu thành một hệ thống siêu mạnh?“ để cùng khám phá kiến trúc thuật toán thông minh đứng sau sự phối hợp nhịp nhàng, tối ưu hóa thông tin của thế giới các giác quan số!
