Mục tiêu bài học

Phân biệt rõ ràng về loại tín hiệu (cân bằng/không cân bằng), chế độ truyền thông (Full-Duplex/Half-Duplex), khoảng cách truyền tối đa và số lượng thiết bị mà mỗi chuẩn RS hỗ trợ.

Mở đầu

Chào các bạn! Bài học trước (3.1), chúng ta đã làm quen với các chuẩn truyền thông nối tiếp RS và phân biệt các chế độ truyền thông. Hôm nay, chúng ta sẽ đi sâu vào phân tích chi tiết từng chuẩn RS232, RS422 và RS485 để hiểu rõ về thông số kỹ thuật và ứng dụng của chúng trong thực tế công nghiệp.

RS232 là chuẩn phổ biến nhất một thời, nhưng sớm bộc lộ hạn chế về tốc độ và khoảng cách. Do đó, RS422 và RS485 ra đời để khắc phục những thiếu sót đó bằng cách sử dụng phương pháp truyền dẫn cân bằng (balanced).

Việc hiểu chi tiết các chuẩn này là nền tảng để lựa chọn đúng loại cáp tín hiệu và bộ chuyển đổi cần thiết trong các hệ thống điều khiển công nghiệp.

Nội dung chính

1. RS232 – Tiêu chuẩn Không cân bằng và Song công Hoàn toàn

RS232 là chuẩn truyền thông nối tiếp phổ biến nhất một thời, định nghĩa việc truyền dữ liệu nối tiếp giữa một thiết bị host (DTE) và một thiết bị ngoại vi (DCE).

1.1. Đặc điểm Kỹ thuật

Chế độ Truyền thông: RS232 là một ví dụ điển hình của truyền thông Song công hoàn toàn (Full-Duplex). Nó có hai đường dây tín hiệu thu (RxD) và phát (TxD) độc lập nhau, cho phép dữ liệu truyền trên cả hai hướng một cách đồng thời.
Loại Tín hiệu: Chuẩn này sử dụng phương thức truyền thông Không cân bằng (Unbalanced), tức là sử dụng tín hiệu điện áp chênh lệch giữa một dây dẫn và đất (Ground).
Khoảng cách và Tốc độ: Do tín hiệu không cân bằng, RS232 rất dễ bị nhiễu và bị giới hạn khoảng cách. Khoảng cách tối đa không nên vượt quá 15m (50 feet). Tốc độ truyền nhận dữ liệu cực đại theo lý thuyết là 20 Kbps, nhưng thực tế thường dùng là 9600 bps hoặc 19200 bps.
Mức Điện áp (Logic Levels): RS232 sử dụng các mức điện áp khá cao:
- Mức logic 0: +3V đến +15V
- Mức logic 1: -3V đến -15V
Cấu hình Thiết bị: RS232 chỉ cho phép giao tiếp điểm-điểm (Point-to-Point), tức là chỉ giữa 1 bộ phát và 1 bộ thu.

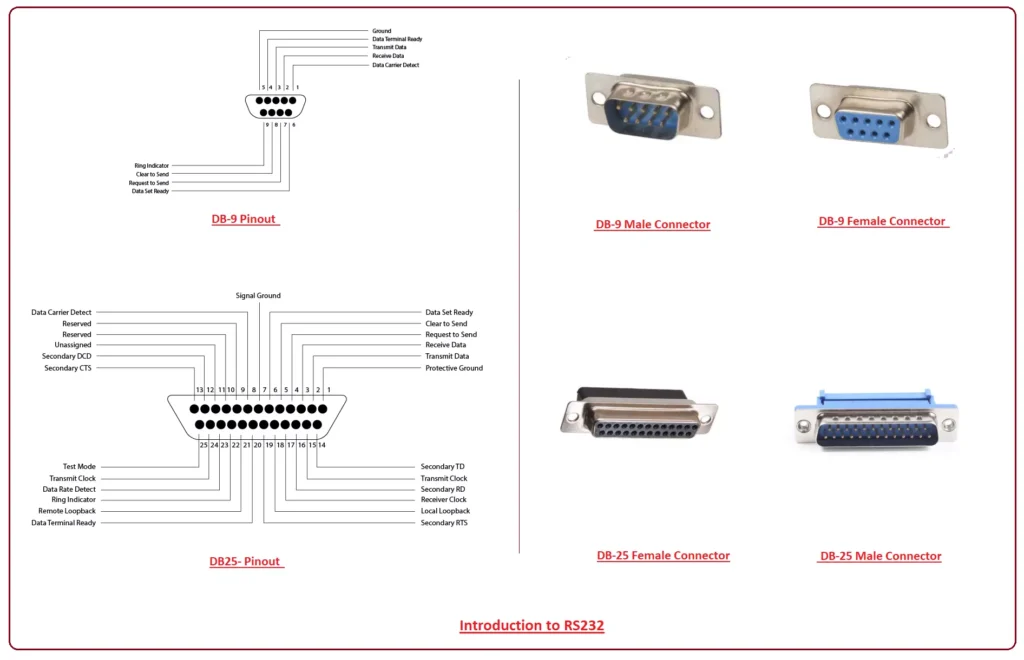

RS232 pinout diagram

2. RS422 – Tiêu chuẩn Cân bằng và Song công Hoàn toàn

RS422 được phát triển để khắc phục những thiếu sót của RS232 về khoảng cách và tốc độ.

2.1. Đặc điểm Kỹ thuật

Loại Tín hiệu: RS422 sử dụng tín hiệu giao tiếp truyền thông Cân bằng (Balanced). Phương pháp này sử dụng một cặp dây xoắn (ví dụ: T+ và T-) để truyền tín hiệu vi sai, giúp chống nhiễu tốt hơn nhiều so với RS232.
Chế độ Truyền thông: RS422 vẫn hoạt động theo chế độ Song công hoàn toàn (Full-Duplex), sử dụng 4 dây (2 dây phát, 2 dây thu).
Khoảng cách và Tốc độ: Nhờ tín hiệu cân bằng, RS422 có thể đạt khoảng cách truyền tối đa là 1200m (4000 feet) ở tốc độ thấp, hoặc đạt tốc độ 10 Mbps ở khoảng cách ngắn.
Cấu hình Thiết bị: RS422 hỗ trợ cấu hình Một-Phát-Nhiều-Thu (Multi-Drop). Nó cho phép tối đa 1 bộ phát và 10 máy thu được kết nối trên một bus.

3. RS485 – Tiêu chuẩn Cân bằng Đa điểm và Bán song công

RS485 được phát triển dựa trên RS422, là chuẩn phổ biến nhất trong công nghiệp nhờ khả năng kết nối mạng thực thụ.

3.1. Đặc điểm Kỹ thuật

Loại Tín hiệu: Tương tự RS422, RS485 sử dụng truyền dẫn Cân bằng (Balanced), giúp chống nhiễu và đạt khoảng cách xa 1200m.
Chế độ Truyền thông: Đây là điểm khác biệt lớn. RS485 hoạt động theo kiểu Bán song công (Half-Duplex). Nó chỉ sử dụng 2 dây (A, B) cho cả việc truyền và nhận. Tại một thời điểm, chỉ có một thiết bị có thể phát (nói), trong khi tất cả các thiết bị khác thu (nghe).
Cấu hình Thiết bị (Multi-point): Đây là ưu điểm lớn nhất của RS485. Nó cho phép tối đa 32 cặp thu phát (Driver/Receiver Pairs) có mặt trên đường truyền cùng lúc. Điều này cho phép tạo thành một mạng cục bộ đa điểm thực sự.
Điện trở Đầu cuối: Do truyền tốc độ cao trên khoảng cách xa, mạng RS485 (và RS422) cần một điện trở 120 Ohm (Ω) ở hai đầu xa nhất của đường truyền để ngăn chặn tín hiệu phản xạ (nhiễu dội).

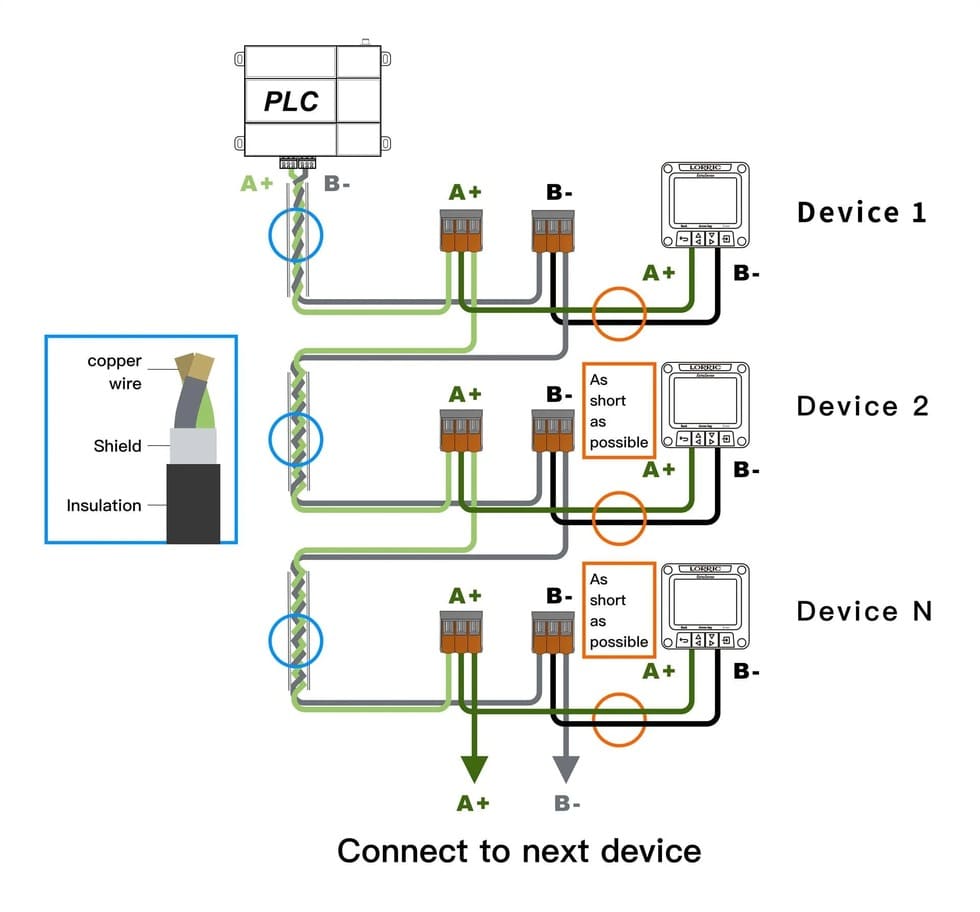

RS485 multi-point communication

4. Bảng Tóm tắt So sánh Chi tiết

Tiêu chí	RS232	RS422	RS485
Chế độ hoạt động	Song công hoàn toàn (Full-Duplex)	Song công hoàn toàn (Full-Duplex)	Bán song công (Half-Duplex)
Loại Tín hiệu	Không cân bằng (Unbalanced)	Cân bằng (Balanced)	Cân bằng (Balanced)
Số lượng Thiết bị	1 Phát / 1 Thu (Điểm-Điểm)	1 Phát / 10 Thu (Đa điểm-rơi)	32 Cặp Thu/Phát (Đa điểm)
Khoảng cách Tối đa	15m (50 feet)	1200m (4000 feet)	1200m (4000 feet)
Số dây tín hiệu (tối thiểu)	3 dây (Rx, Tx, Gnd)	4 dây (Rx+, Rx-, Tx+, Tx-)	2 dây (A, B)

Tổng kết kiến thức

RS232 (Đơn giản, Ngắn): Dùng tín hiệu Không cân bằng (so với đất), hoạt động Song công hoàn toàn, nhưng bị giới hạn khoảng cách 15m và chỉ kết nối 1-1.
RS422 (Tốc độ cao, Một chiều): Dùng tín hiệu Cân bằng, hoạt động Song công hoàn toàn (4 dây), đạt khoảng cách 1200m, nhưng chủ yếu cho cấu hình 1 Phát / 10 Thu.
RS485 (Mạng Đa điểm, Chống nhiễu): Dùng tín hiệu Cân bằng, hoạt động Bán song công (2 dây), cho phép tối đa 32 thiết bị trên cùng đường truyền, lý tưởng để tạo mạng cục bộ trong nhà máy.
Chống nhiễu: Các chuẩn RS422 và RS485 hiệu quả hơn RS232 trong môi trường công nghiệp do chúng sử dụng phương pháp truyền dẫn cân bằng (vi sai).

Liên hệ bài học sau

Mặc dù RS485 là chuẩn tuyệt vời cho mạng đa điểm, nó vẫn chỉ là một giao thức cấp vật lý (quy định về điện). Nó không quy định “ngôn ngữ” hay cấu trúc dữ liệu. Bài học 3.3 sẽ giới thiệu về Giao thức Modbus (RTU và TCP), một giao thức lớp ứng dụng được xây dựng trên nền tảng RS232/RS485 để cho phép các thiết bị trao đổi dữ liệu có cấu trúc.

Từ khóa SEO

so sánh RS232 RS422 RS485
RS485 2 dây
tín hiệu cân bằng
tín hiệu không cân bằng
khoảng cách truyền RS485
RS485 multi-point

Kiểm tra nhanh kiến thức

Hãy xem các câu hỏi dưới đây và tự trả lời. Sau đó, nhấp vào “Bấm để xem đáp án” để kiểm tra.

Câu hỏi 1: Chuẩn truyền thông nào trong ba chuẩn RS được mô tả là sử dụng tín hiệu Không cân bằng (Unbalanced) và dùng dây Ground làm tham chiếu?

(A) RS422
(B) RS232
(C) RS485
(D) PROFIBUS
