MODULE 5: CỖ MÁY THỜI GIAN (SEQUENTIAL LOGIC & FSM)
Chào bạn! Chúng ta đã tìm hiểu về “Trí nhớ” (Flip-flop) ở bài trước. Tuy nhiên, nếu trí nhớ chỉ đứng yên một chỗ thì hệ thống sẽ không thể vận hành được. Để mọi thứ chuyển động nhịp nhàng, chúng ta cần một tín hiệu điều phối đồng bộ.
Image Suggestion: [Hình ảnh minh họa một vị chỉ huy dàn nhạc đang gõ nhịp cho các nhạc công, so sánh với một bộ dao động thạch anh đang cấp xung nhịp cho chip Artix-7]Keywords: [System clock analogy, Quartz oscillator, Digital synchronization]
1. Giới thiệu
Chào mừng bạn đến với bài học về “nhịp đập” của thế giới vi mạch. Nếu các cổng logic là cơ bắp, Flip-flop là trí nhớ, thì Xung Clock chính là nhịp tim duy trì sự sống và sự đồng bộ cho toàn bộ hệ thống. Trong một môi trường xử lý song song như chip Artix-7 XC7A100T, hàng ngàn phép tính diễn ra cùng lúc. Nếu không có một “người chỉ huy” ra hiệu khi nào bắt đầu và khi nào kết thúc, dữ liệu sẽ bị hỗn loạn.
Trong công nghiệp, xung Clock đóng vai trò cực kỳ quan trọng trong việc đồng bộ hóa các cánh tay robot hoặc các cảm biến đo lường tốc độ cao. Trên bo mạch AIOT-ARTIX7, chúng ta có một bộ dao động tạo ra nhịp đập 50MHz (50 triệu lần mỗi giây). Bài học này sẽ giúp bạn hiểu cách “nhịp tim” này điều khiển dòng chảy dữ liệu và tại sao việc nắm vững khái niệm “Cạnh lên của xung” lại là bí mật để tạo ra những mạch điện hoạt động chính xác đến từng phần tỷ giây.
2. Nội dung chính
2.1. Xung Clock là gì? – Bản chất của thời gian số
Xung Clock là một tín hiệu điện áp thay đổi liên tục giữa hai mức 0 và 1 theo một chu kỳ đều đặn. Nếu vẽ ra, nó trông giống như một dãy các hình vuông nối tiếp nhau (Sóng vuông).
- Mức cao (1): Điện áp ở mức 3.3V (trên bo Artix-7).
- Mức thấp (0): Điện áp ở mức 0V.
- Chu kỳ (Period): Khoảng thời gian để xung lặp lại trạng thái cũ.
- Tần số (Frequency): Số chu kỳ diễn ra trong 1 giây, đo bằng Hertz (Hz).
Ví dụ đời sống: Hãy nghĩ về một ban nhạc giao hưởng. Mỗi nhạc công (một khối logic trong FPGA) có thể chơi rất nhanh hoặc rất giỏi, nhưng nếu không có vị chỉ huy (Clock) gõ nhịp, bản nhạc sẽ trở thành một đống âm thanh hỗn độn. Mỗi nhịp gõ của vị chỉ huy chính là thời điểm tất cả nhạc công cùng chuyển sang nốt nhạc tiếp theo một cách đồng bộ.

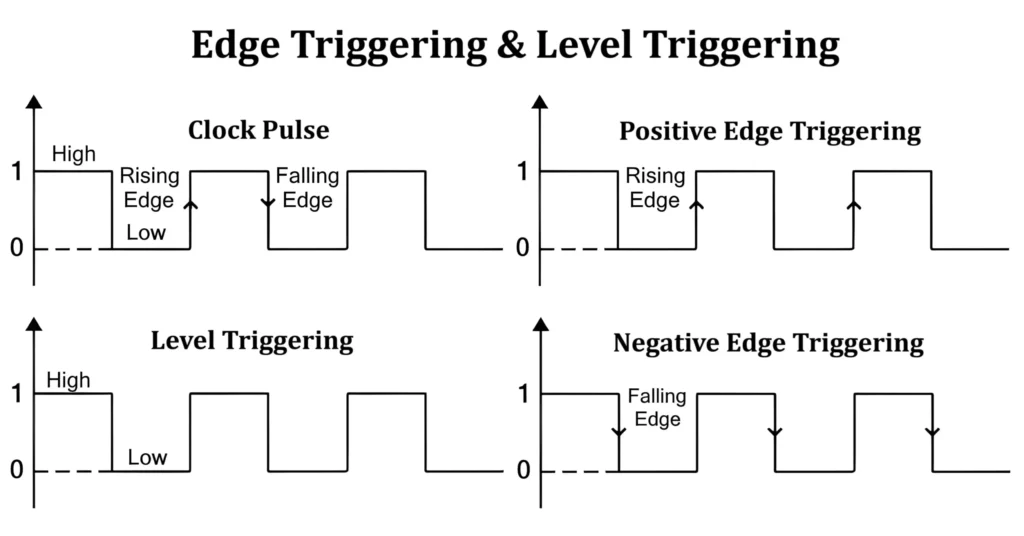

2.2. Khái niệm “Cạnh lên” (Rising Edge) – Thời điểm hành động
Trong thiết kế FPGA, chúng ta thường không làm việc khi điện áp đang ở mức cố định 1 hay mức 0. Chúng ta làm việc tại khoảnh khắc tín hiệu chuyển từ 0 lên 1. Đây gọi là Cạnh lên (Rising Edge).
- Tại sao lại là cạnh lên? Vì đây là khoảnh khắc cực kỳ ngắn và rõ ràng nhất. Giống như tiếng súng lệnh trong cuộc thi chạy: các vận động viên chỉ xuất phát ngay khi nghe tiếng “đoàng”, chứ không phải khi súng đang được nạp đạn hay sau khi súng đã nổ xong.
- Trong Flip-flop: Ở bài trước, chúng ta biết Flip-flop “chụp ảnh” dữ liệu. Cú nhấp máy ảnh đó chính là khoảnh khắc Cạnh lên của xung Clock.
2.3. Sức mạnh 50MHz trên bo AIOT-ARTIX7
Trên bo mạch AIOT-ARTIX7, “trái tim” thạch anh đập với tần số 50.000.000 Hz.
- Điều này nghĩa là gì? Cứ mỗi giây, chip Artix-7 có 50 triệu cơ hội để cập nhật trạng thái mới cho toàn bộ hệ thống.
- Tư duy song song: Vì FPGA hoạt động song song, tại mỗi nhịp đập này, hàng vạn Flip-flop bên trong chip cùng lúc mở cửa, nhận dữ liệu mới và đóng cửa lại. Đây là lý do FPGA có thể xử lý các thuật toán RF (tần số vô tuyến) hay video tốc độ cao mà vi điều khiển thông thường không thể theo kịp.
2.4. So sánh: Xung Clock trong FPGA vs. CPU
- Vi điều khiển/CPU (như i.MX93): Tốc độ 1.7GHz rất cao, nhưng CPU cần nhiều nhịp Clock để hoàn thành một lệnh (ví dụ: lấy lệnh, giải mã, rồi mới thực thi).
- FPGA (Artix-7): Dù chỉ chạy ở 50MHz hoặc 100MHz, nhưng vì mọi thứ diễn ra trực tiếp trên phần cứng, một nhịp Clock của FPGA có thể hoàn thành khối lượng công việc tương đương với hàng trăm lệnh của CPU. Tần số thấp hơn nhưng hiệu quả thực thi phần cứng lại cao hơn rất nhiều cho các tác vụ chuyên biệt.
3. Tổng kết
- Xung Clock là người chỉ huy: Đảm bảo mọi thành phần trong chip Artix-7 hoạt động đồng bộ và nhịp nhàng.
- Cạnh lên (Rising Edge): Là khoảnh khắc quyết định khi dữ liệu được ghi vào bộ nhớ (Flip-flop).
- Tần số 50MHz: Là nhịp tim tiêu chuẩn trên bo mạch AIOT-ARTIX7, cho phép xử lý 50 triệu sự kiện đồng bộ mỗi giây.
- Tư duy phần cứng: Tốc độ không chỉ nằm ở con số tần số (Hz) mà nằm ở việc bạn có thể làm được bao nhiêu việc trong cùng một nhịp đập đó (tính song song).
Kiểm tra kiến thức
Hãy cùng kiểm tra lại tư duy của bạn về “Nhịp tim” của hệ thống số trước khi tiếp tục.
- Câu 1: Một chu kỳ xung Clock được tính từ khi nào?
A. Từ lúc bắt đầu mức 1 đến khi kết thúc mức 1.
B. Từ một cạnh lên đến cạnh lên kế tiếp.
C. Từ lúc bật nguồn đến lúc tắt nguồn bo mạch.
D. Khi chip Artix-7 thực hiện xong một phép cộng.
Xem đáp án & Giải thích
Đáp án đúng: B
Giải thích: Một chu kỳ bao gồm một lần chuyển trạng thái đầy đủ (lên và xuống) và quay lại đúng điểm bắt đầu của chu kỳ tiếp theo.
- Câu 2: “Cạnh lên” (Rising Edge) của xung Clock được định nghĩa là gì?
A. Khi tín hiệu điện áp chuyển từ mức cao (1) xuống mức thấp (0).
B. Khi tín hiệu điện áp chuyển từ mức thấp (0) lên mức cao (1).
C. Khi tín hiệu đứng yên ở mức 3.3V.
D. Khi tín hiệu đứng yên ở mức 0V.
Xem đáp án & Giải thích
Đáp án đúng: B
Giải thích: Rising edge là sự chuyển dịch trạng thái từ Thấp lên Cao (0 lên 1).
- Câu 3: Trên bo mạch AIOT-ARTIX7, tần số xung Clock mặc định là 50MHz. Một giây có bao nhiêu nhịp đập “Cạnh lên”?
A. 50 nhịp.
B. 50.000 nhịp.
C. 50.000.000 nhịp.
D. Không giới hạn.
Xem đáp án & Giải thích
Đáp án đúng: C
Giải thích: Đơn vị MHz (Megahertz) tương ứng với hàng triệu chu kỳ mỗi giây. 50MHz nghĩa là 50 triệu chu kỳ mỗi giây.
- Câu 4: Tại sao xung Clock lại cần thiết cho các mạch xử lý song song trong FPGA?
A. Để làm cho chip tỏa nhiệt đều hơn.
B. Để đảm bảo tất cả các khối logic cùng cập nhật dữ liệu tại một thời điểm xác định, tránh hỗn loạn.
C. Để tiết kiệm dây dẫn đồng bên trong chip.
D. Để thay thế cho nguồn pin.
Xem đáp án & Giải thích
Đáp án đúng: B
Giải thích: Sự đồng bộ (Synchronization) là vai trò quan trọng nhất của Clock, giúp dữ liệu được luân chuyển trật tự giữa hàng ngàn thành phần phần cứng.
- Câu 5: Nếu bạn tăng tần số xung Clock lên quá cao so với khả năng của chip, điều gì sẽ xảy ra?
A. Chip sẽ chạy nhanh đến mức không nhìn thấy được.
B. Dòng điện sẽ biến thành sóng WiFi.
C. Dữ liệu sẽ không kịp truyền từ cổng này sang cổng kia trước nhịp kế tiếp, gây ra lỗi hệ thống.
D. Đèn LED sẽ tự động đổi màu.
Xem đáp án & Giải thích
Đáp án đúng: C
Giải thích: Đây là khái niệm “Timing violation” (Vi phạm thời gian). Nếu Clock quá nhanh, tín hiệu điện chưa kịp đi hết quãng đường giữa các linh kiện đã bị yêu cầu chụp trạng thái mới, dẫn đến dữ liệu sai lệch.
“Chúc mừng bạn đã nắm được ‘Nhịp tim’ của hệ thống số! Hãy chuẩn bị cho bài học tiếp theo để học cách điều khiển ‘cỗ máy thời gian’ này thông qua Máy trạng thái (FSM) nhé.”
